专利号: 2025207588677
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

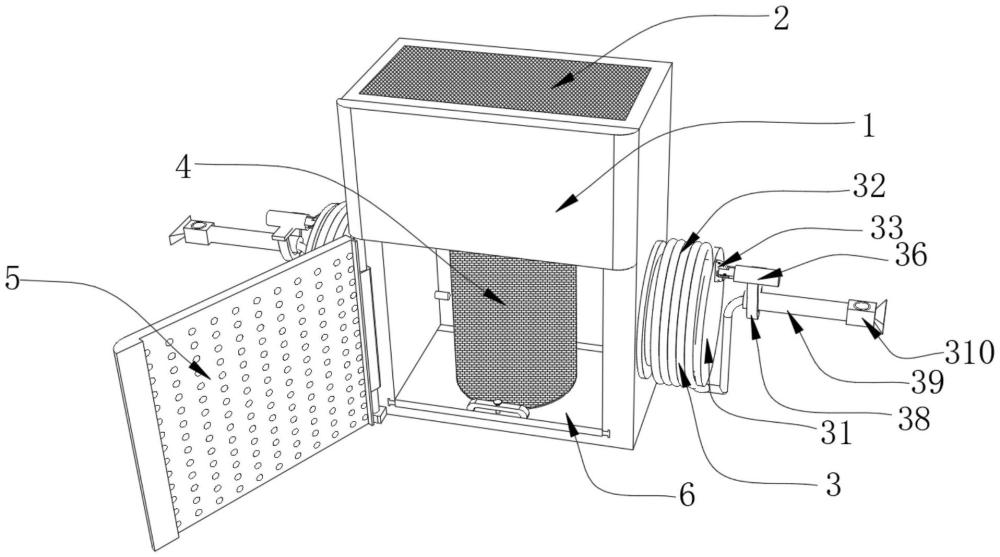

1.一种室内装修环保除甲醛装置,包括箱体(1),其特征在于:所述箱体(1)的内壁设置有出气口(2),所述箱体(1)的右端设置有延展组件(3),所述箱体(1)的前表面转动连接有进气格栅(5),所述箱体(1)的内壁设置有快拆组件(6),所述快拆组件(6)包括支撑板(61),所述支撑板(61)的左表面固定连接有滑块(62),所述支撑板(61)的内壁滑动连接有连接板(65),所述连接板(65)的上表面固定连接有按压杆(64),所述支撑板(61)的上表面固定连接有把手(63),所述连接板(65)的后表面固定连接有支撑盘(66),所述支撑盘(66)的下表面固定连接有复位弹簧(67),所述复位弹簧(67)的下端固定连接在支撑板(61)的内壁,所述支撑盘(66)的上表面固定连接有插杆(68),所述插杆(68)的外壁插接有活性炭过滤网(4),所述活性炭过滤网(4)的上端插接在箱体(1)的内壁,所述箱体(1)的内壁设置有抽风扇(7)。

2.根据权利要求1所述的一种室内装修环保除甲醛装置,其特征在于:所述滑块(62)的外壁滑动连接在箱体(1)的内壁,所述按压杆(64)的外壁滑动连接在把手(63)的内壁,所述支撑盘(66)的外壁滑动连接在支撑板(61)的内壁。

3.根据权利要求1所述的一种室内装修环保除甲醛装置,其特征在于:所述延展组件(3)包括收卷盘(31),所述收卷盘(31)的固定连接在箱体(1)的右表面,所述收卷盘(31)的内壁设置有气管(32)。

4.根据权利要求3所述的一种室内装修环保除甲醛装置,其特征在于:所述气管(32)的右端固定连接有硬质管(39),所述气管(32)的另一端固定且贯穿连接在箱体(1)的内壁。

5.根据权利要求4所述的一种室内装修环保除甲醛装置,其特征在于:所述收卷盘(31)的右表面固定连接有调节盘(33),所述调节盘(33)的内壁设置有插槽(37),所述插槽(37)的内壁插接有调节杆(35),所述调节杆(35)的外壁滑动连接有握把(36),所述调节杆(35)的左表面与握把(36)的左端通过支撑弹簧(34)弹性连接。

6.根据权利要求5所述的一种室内装修环保除甲醛装置,其特征在于:所述握把(36)的下表面固定连接有弹片(38)。

7.根据权利要求6所述的一种室内装修环保除甲醛装置,其特征在于:所述硬质管(39)的外壁卡接在弹片(38)的内壁,所述硬质管(39)的右表面固定连接有吸气头(310)。

8.根据权利要求1所述的一种室内装修环保除甲醛装置,其特征在于:所述滑块(62)设置为T型。
