专利号: 2025206860490
申请人: 山东三阳筑工科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-23
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

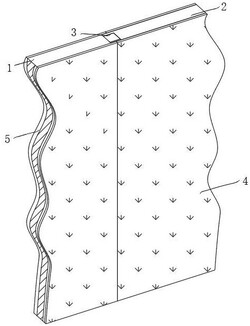

1.一种装配式建筑保温隔热复合墙板,包括第一墙板(1),其特征在于:所述第一墙板(1)的右侧设置有第二墙板(2),所述第二墙板(2)和第一墙板(1)的内侧设置有装配机构(3),所述第一墙板(1)和第二墙板(2)的前侧设置有保温结构(4),所述第一墙板(1)和第二墙板(2)的后侧设置有隔热结构(5);

所述装配机构(3)包括开设于第二墙板(2)左侧的空槽(301),所述空槽(301)的内部固定螺纹连接有锥柱(302),所述锥柱(302)的内部开设有腔槽(303),所述腔槽(303)内部的中间固定连接有弹簧(304),所述弹簧(304)的前侧和后侧均固定连接有弧块(305),所述弧块(305)的内侧滑动连接在腔槽(303)的内部,所述第一墙板(1)的右侧固定连接有空块(306),所述空块(306)位于空槽(301)的内部,所述空块(306)的右侧开设有锥槽(307),所述锥槽(307)的内部与锥柱(302)插接,所述锥槽(307)的前侧和后侧均开设有限位槽(308),所述限位槽(308)与弧块(305)卡接,所述空槽(301)内部的前侧设置有封闭结构(309)。

2.根据权利要求1所述的一种装配式建筑保温隔热复合墙板,其特征在于:所述封闭结构(309)包括设置于空槽(301)内部前侧的封板(3091),所述封板(3091)位于空块(306)的前侧。

3.根据权利要求2所述的一种装配式建筑保温隔热复合墙板,其特征在于:所述封板(3091)的后侧固定连接有加固套(3092),所述加固套(3092)的后侧开设有加固槽(3093),所述加固槽(3093)的内部与弧块(305)的外侧接触。

4.根据权利要求3所述的一种装配式建筑保温隔热复合墙板,其特征在于:所述加固槽(3093)的内部内嵌有环垫(3094),所述环垫(3094)的内侧与弧块(305)的外侧接触。

5.根据权利要求1所述的一种装配式建筑保温隔热复合墙板,其特征在于:所述保温结构(4)包括粘接于第一墙板(1)和第二墙板(2)前侧的防护(401)层,所述防护(401)层的前侧粘接有粘合层(402)。

6.根据权利要求5所述的一种装配式建筑保温隔热复合墙板,其特征在于:所述粘合层(402)的外侧粘接有聚苯乙烯泡沫层(403),所述聚苯乙烯泡沫层(403)的外侧粘接有防刮装饰层(404)。

7.根据权利要求1所述的一种装配式建筑保温隔热复合墙板,其特征在于:所述隔热结构(5)包括粘接于第一墙板(1)和第二墙板(2)后侧的粘接层(501),所述粘接层(501)的后侧粘接有保温隔热层(502)。

8.根据权利要求7所述的一种装配式建筑保温隔热复合墙板,其特征在于:所述保温隔热层(502)的后侧粘接有抗裂加固层(503),所述抗裂加固层(503)的内侧粘接有隔离防水层(504)。
