专利号: 2025206819852
申请人: 山东积慕工业设计有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种燃气管道安全防护装置,其特征在于,包括:

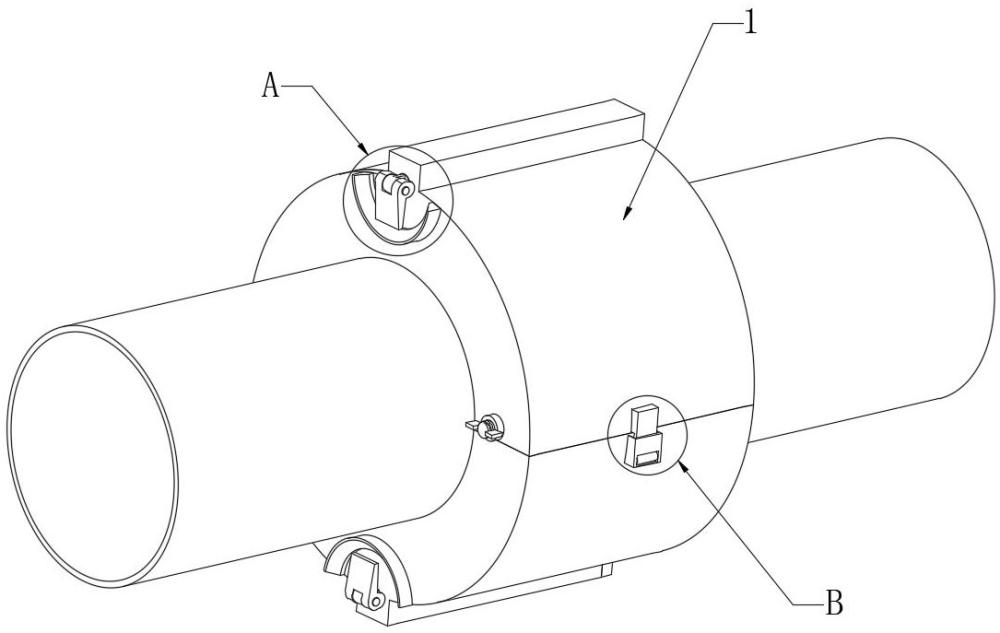

套接在燃气管道法兰连接处两侧的两个相适配的防护套壳(1),所述防护套壳(1)用于对燃气管道的法兰处进行防护,两个所述防护套壳(1)内均设置有用于对燃气管道法兰盘进行夹持加固的夹持机构;

设置在两个防护套壳(1)之间的固定机构,所述固定机构用于对两个防护套壳(1)之间相固定,所述固定机构与夹持机构连接,并用于对两个夹持机构相固定;

设置在两个防护套壳(1)外部两侧的卡接部件,所述卡接部件用于对两个防护套壳(1)之间进行预固定。

2.根据权利要求1所述的一种燃气管道安全防护装置,其特征在于:所述夹持机构包括两个双向螺杆(2)、上夹板(3)和下夹板(4),所述两个双向螺杆(2)分别设置在两个防护套壳(1)的内部,所述双向螺杆(2)的两端分别开设为左旋和右旋螺纹,所述双向螺杆(2)的一端与防护套壳(1)的内侧一侧轴承连接,所述双向螺杆(2)的另一端贯穿防护套壳(1),所述双向螺杆(2)的另一端设置有锁止部件,所述锁止部件用于对双向螺杆(2)进行锁止;

所述上夹板(3)和下夹板(4)分别设置在两个防护套壳(1)内,并于两个防护套壳(1)的内侧壁连接,两个所述上夹板(3)分别套接在其中一个双向螺杆(2)的两端,两个所述下夹板(4)分别套接在另一个双向螺杆(2)的两端,两个所述双向螺杆(2)转动时分别带动两个上夹板(3)和两个下夹板(4)相离或相向运动,用于对燃气管道的法兰进行夹持。

3.根据权利要求2所述的一种燃气管道安全防护装置,其特征在于:所述锁止部件包括凸轮部(5)、拨动板(6)和铰接座(7),所述铰接座(7)固定设置在双向螺杆(2)的另一端,所述拨动板(6)与凸轮部(5)一体成型,所述凸轮部(5)通过铰接轴套接在铰接座(7)的表面,所述凸轮部(5)与防护套壳(1)的表面紧密贴合。

4.根据权利要求3所述的一种燃气管道安全防护装置,其特征在于:所述防护套壳(1)的表面固定设置有支撑板(8),所述支撑板(8)以铰接座(7)为中心点围绕拨动板(6)设置,所述支撑板(8)靠近铰接座(7)的一侧开设有倒角,所述支撑板(8)用于支撑撬动工具对拨动板(6)进行撬动。

5.根据权利要求1所述的一种燃气管道安全防护装置,其特征在于:所述固定机构包括驱动杆(9)、连接杆(10)、插杆(11)和固定框(12),所述驱动杆(9)的一端通过轴承固定连接在上夹板(3)的表面,所述驱动杆(9)的另一端贯穿防护套壳(1),所述连接杆(10)的一端与驱动杆(9)的一端固定连接,所述连接杆(10)的另一端与插杆(11)固定连接;

所述插杆(11)以驱动杆(9)为中心点设置为弧形,所述固定框(12)固定设置在下夹板(4)的表面,所述驱动杆(9)用于带动插杆(11)转动与固定框(12)适配插接。

6.根据权利要求5所述的一种燃气管道安全防护装置,其特征在于:所述驱动杆(9)包括套管(13)、伸缩杆(14)、固定环(15)和螺帽(16),所述伸缩杆(14)设置为十字形,所述套管(13)适配套接在伸缩杆(14)的表面,所述伸缩杆(14)的一端通过轴承与上夹板(3)连接,所述套管(13)贯穿防护套壳(1),所述固定环(15)固定套接在套管(13)的表面,所述固定环(15)与防护套壳(1)内侧壁连接,所述螺帽(16)螺纹套接在套管(13)远离伸缩杆(14)的一端,所述螺帽(16)与防护套壳(1)的外表面紧密连接。

7.根据权利要求1所述的一种燃气管道安全防护装置,其特征在于:所述卡接部件包括凸起弹片(17)和插接框(18),所述凸起弹片(17)固定设置在其中一个防护套壳(1)的表面,所述插接框(18)固定设置在另一个防护套壳(1)的表面,所述凸起弹片(17)插接在插接框(18)的内,所述凸起弹片(17)一端的凸起部与插接框(18)卡接。
