专利号: 2025206640518
申请人: 施光凤
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

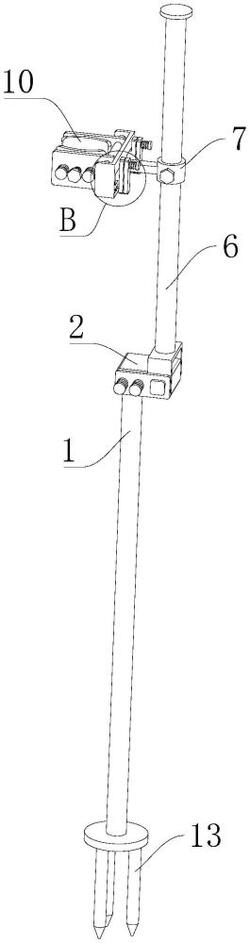

1.一种中药材种植用植苗扶持装置,包括固定立柱(1),其特征在于:所述固定立柱(1)的一端安装有固定底座(2),所述固定底座(2)上转动连接有支撑轴(3),所述支撑轴(3)的侧壁上通过支撑架安装有延长柱(6),所述支撑轴(3)的一端安装有定位方块(4),所述固定底座(2)的一侧壁上安装有用于对所述定位方块(4)限位的卡接组件(5);

所述延长柱(6)上滑动卡接有调节底座(7),所述调节底座(7)上安装有用于将所述调节底座(7)固定的锁紧螺丝(12),所述调节底座(7)的一侧壁上安装有支撑底座(8),所述支撑底座(8)上滑动卡接有支撑侧板(9),所述支撑侧板(9)上安装用于对植株扶持的支撑组件(10);

所述支撑侧板(9)的一侧壁上安装有用于将所述支撑侧板(9)与所述支撑底座(8)相连接的限位组件(11)。

2.根据权利要求1所述的中药材种植用植苗扶持装置,其特征在于:所述卡接组件(5)包括导向轴一(501),所述导向轴一(501)位于所述固定底座(2)的一侧壁上,所述导向轴一(501)上滑动卡接有限位底板(502),所述导向轴一(501)的侧壁上设置有用于压紧所述限位底板(502)的支撑弹簧一(503)。

3.根据权利要求1所述的中药材种植用植苗扶持装置,其特征在于:所述支撑组件(10)包括导向支撑杆(1001)与调节螺栓(1002),所述导向支撑杆(1001)与所述支撑侧板(9)滑动卡接,所述导向支撑杆(1001)的一端安装有扶持侧板(1003),所述调节螺栓(1002)通过其外表面螺纹与所述支撑侧板(9)相连接,所述导向支撑杆(1001)的侧壁上设置有支撑弹簧二(1004)。

4.根据权利要求1所述的中药材种植用植苗扶持装置,其特征在于:所述限位组件(11)包括固定侧板(1101),所述固定侧板(1101)位于所述支撑侧板(9)的一侧壁上,所述固定侧板(1101)的一侧壁上安装有导向轴二(1102),所述导向轴二(1102)上滑动卡接有卡接底板(1103),所述卡接底板(1103)的一侧壁上安装有固定轴(1104),所述固定轴(1104)穿过所述固定侧板(1101)与所述支撑底座(8)相卡接,所述导向轴二(1102)的侧壁上设置有用于压紧所述卡接底板(1103)的支撑弹簧三(1105)。

5.根据权利要求1所述的中药材种植用植苗扶持装置,其特征在于:所述固定立柱(1)的底部外壁上安装有固定插杆(13)。

6.根据权利要求1所述的中药材种植用植苗扶持装置,其特征在于:所述支撑底座(8)上分别安装有导向杆(14),所述支撑侧板(9)与所述导向杆(14)滑动卡接。
