专利号: 202520651004X
申请人: 西安鑫旺达紧固件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

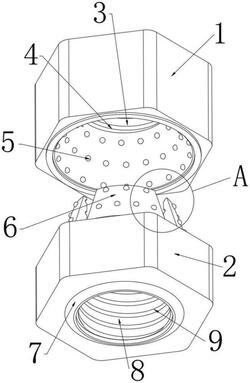

1.一种防松动的螺母结构,包括:上防松螺母(1),所述上防松螺母(1)内表面开设有上通孔(3),其特征在于,还包括:

第一螺纹槽(4),开设在所述上通孔(3)内表面,所述上防松螺母(1)底部外表面开设有加压腔(10),所述加压腔(10)外表面固定设置有多个第一摩擦颗粒(5),多个所述第一摩擦颗粒(5)在所述加压腔(10)上均匀设置,所述加压腔(10)活动连接有铍铜合金紧固块(6),所述铍铜合金紧固块(6)底部外表面固定设置有下防松螺母(2),所述下防松螺母(2)内表面开设有下通孔(8),所述下通孔(8)内表面开设有第二螺纹槽(9),所述铍铜合金紧固块(6)外表面固定设置有多个第二摩擦颗粒(13),多个第二摩擦颗粒(13)在所述铍铜合金紧固块(6)上均匀设置,所述铍铜合金紧固块(6)外表面开设有多个补偿切口(12),多个所述补偿切口(12)呈U型。

2.根据权利要求1所述的一种防松动的螺母结构,其特征在于:所述上防松螺母(1)底部外表面固定设置有上防滑密封垫板(11),所述上防滑密封垫板(11)外径略宽于所述加压腔(10)底部直径。

3.根据权利要求2所述的一种防松动的螺母结构,其特征在于:所述下防松螺母(2)顶部外表面固定设置有下防滑密封垫板(14),所述上防滑密封垫板(11)内径略宽于所述铍铜合金紧固块(6)底部直径。

4.根据权利要求1所述的一种防松动的螺母结构,其特征在于:所述上防松螺母(1)和所述下防松螺母(2)外部柱形主体结构的横截面为形状大小尺寸相同的等边六边形。

5.根据权利要求1所述的一种防松动的螺母结构,其特征在于:所述上防松螺母(1)和所述下防松螺母(2)内部所开第一螺纹槽(4)和第二螺纹槽(9)的螺距和槽深相同,可与外部同一螺栓配合螺纹连接。

6.根据权利要求1所述的一种防松动的螺母结构,其特征在于:所述上防松螺母(1)顶部和所述下防松螺母(2)底部外表面分别固定设置有上密封橡胶垫(15)和下密封橡胶垫(7),所述上密封橡胶垫(15)和所述下密封橡胶垫(7)中部孔洞直径略宽于所述上通孔(3)和所述下通孔(8)直径。
