专利号: 2025206384140
申请人: 广州海格丽斯石英石有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

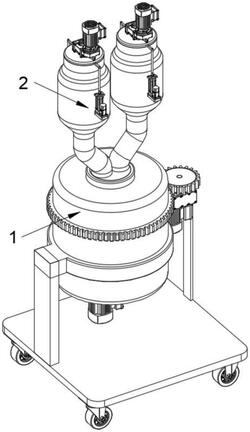

1.一种石英石原料混料装置,其特征在于,包括有多方位混料机构(1),多方位混料机构(1)的顶部表面上设置有辅料混合机构(2);

所述多方位混料机构(1)包括有底座(11),固定连接在底座(11)顶部左侧的立板(13),以及固定连接在底座(11)顶部右侧的支撑杆(19),立板(13)的顶端固定有轴承(111),轴承(111)的内环中固定有罐体(15);

所述辅料混合机构(2)包括有两个混合罐(21),呈前后镜像对称固定在混合罐(21)外圈上的伺服电缸(25),以及固定在伺服电缸(25)伸缩轴上的连接杆(26),连接杆(26)相互靠近的一端固定有端盖(27),端盖(27)的顶部表面固定连接有驱动电机(28),驱动电机(28)的输出轴通过联轴器连接有贯穿到混合罐(21)内腔中的搅拌辊(29),混合罐(21)的底部端口均连接有贯穿到罐体(15)内部的下料管(22)。

2.根据权利要求1所述的石英石原料混料装置,其特征在于,所述罐体(15)的外圈中间区域固定有齿圈(16),支撑杆(19)的顶端固定连接有伺服电机(18),伺服电机(18)的输出轴通过联轴器连接有与齿圈(16)啮合传动的齿轮(17),所述罐体(15)的底部表面固定连接有搅拌电机(12),所述搅拌电机(12)的输出轴通过联轴器连接有贯穿到罐体(15)内腔中的搅拌桨(14)。

3.根据权利要求1所述的石英石原料混料装置,其特征在于,所述底座(11)的底部四角表面上均通过螺钉连接有滚轮(110)。

4.根据权利要求1所述的石英石原料混料装置,其特征在于,所述立板(13)的顶端内侧与轴承(111)的外环外表面固定连接。

5.根据权利要求1所述的石英石原料混料装置,其特征在于,所述罐体(15)的底部表面左侧设置有供混合后的物料排出的排料端口。

6.根据权利要求1所述的石英石原料混料装置,其特征在于,所述罐体(15)的顶部中间区域开设有圆孔,圆孔的内部安装有密封轴承,密封轴承的内环中固定有套环(23)。

7.根据权利要求1所述的石英石原料混料装置,其特征在于,所述罐体(15)的内腔侧壁上固定有若干根搅拌杆(112)。

8.根据权利要求2所述的石英石原料混料装置,其特征在于,所述搅拌桨(14)的旋转方向为顺时针,所述罐体(15)的转动方向为逆时针。

9.根据权利要求6所述的石英石原料混料装置,其特征在于,所述套环(23)的内部固定连接有两块密封块(24),所述下料管(22)从密封块(24)内部的通孔贯穿并进入到罐体(15)内腔。

10.根据权利要求1所述的石英石原料混料装置,其特征在于,所述下料管(22)的管路上均设置有控制阀门。
