专利号: 2025206201830
申请人: 山东田兴建工有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

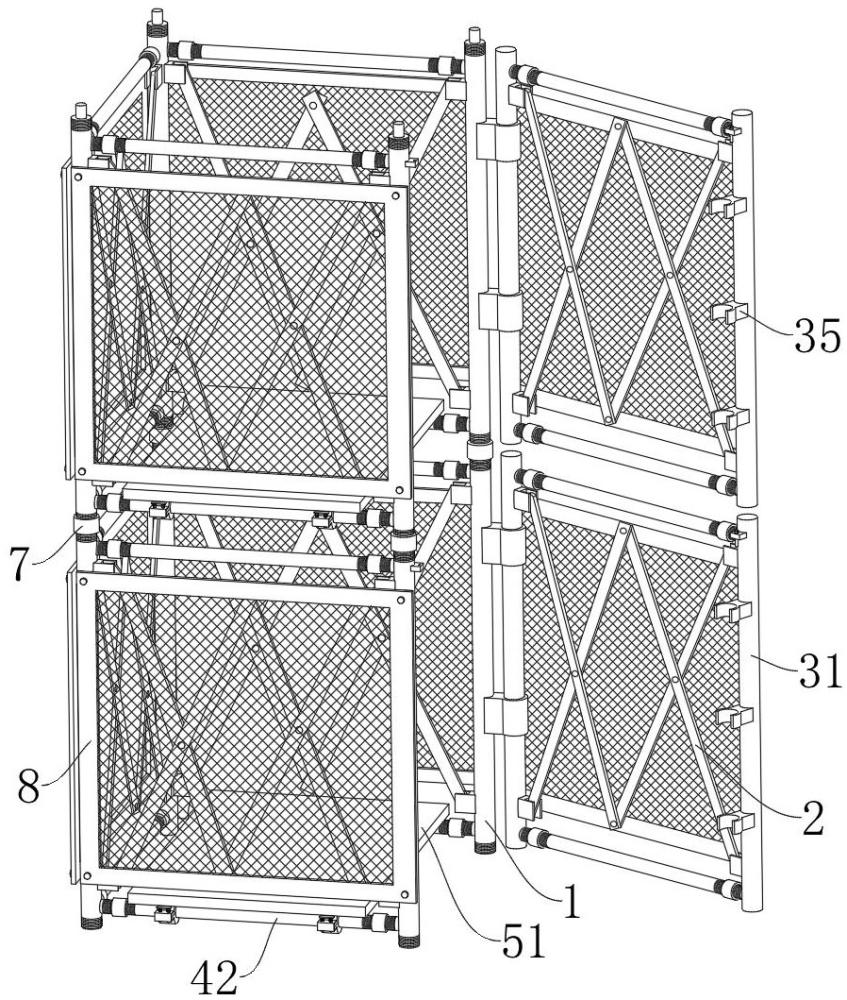

1.一种建筑施工用建筑爬架,包括立杆(1),其特征在于:所述立杆(1)的数量为四个,相邻的两个立杆(1)之间铰接有剪叉组件(2),所述剪叉组件(2)的数量为三组,四个所述立杆(1)和三组剪叉组件(2)形成矩形框架,其中一个所述立杆(1)一侧转动设置有门板组件,所述门板组件包括两个转杆(31)和一组剪叉组件(2),所述剪叉组件(2)铰接在两个转杆(31)之间,其中一个所述转杆(31)与立杆(1)转动连接,另一个所述转杆(31)的上部固定连接有上侧板(32),所述立杆(1)上部固定连接有下侧板(33),所述上侧板(32)和下侧板(33)内均开设有限位孔,所述限位孔内插接有定位销(34),每组所述剪叉组件(2)的上部和下部均设有连接组件,下部的所述连接组件上可拆卸设有承托组件。

2.根据权利要求1所述的一种建筑施工用建筑爬架,其特征在于:所述连接组件包括两个固定杆(41),两个所述固定杆(41)上共同对接有连接杆(42),所述固定杆(41)端部和连接杆(42)的两端均开设有外螺纹,所述连接杆(42)的两端均螺接有第一紧固件(43),所述固定杆(41)和连接杆(42)在两个第一紧固件(43)的配合下实现固定,位于两个立杆(1)之间的连接组件中的固定杆(41)端部与立杆(1)固定连接,位于两个转杆(31)之间的连接组件中的固定杆(41)端部与转杆(31)固定连接。

3.根据权利要求2所述的一种建筑施工用建筑爬架,其特征在于:所述固定杆(41)端部和连接杆(42)的两端均固定连接有弧形对接块(44),所述连接杆(42)上的弧形对接块(44)底部固定连接有插块(45),所述固定杆(41)上的弧形对接块(44)上开设有供插块(45)插接的插槽。

4.根据权利要求1所述的一种建筑施工用建筑爬架,其特征在于:所述承托组件包括承托板(51),所述承托板(51)底部四角处固定连接有上连接件(52),所述上连接件(52)上铰接有下连接件(53),所述上连接件(52)和下连接件(53)上设有锁合组件。

5.根据权利要求4所述的一种建筑施工用建筑爬架,其特征在于:所述锁合组件包括套设在上连接件(52)和下连接件(53)外部的固定套(61),所述固定套(61)内活动设置有螺杆(62),所述螺杆(62)的两端贯穿固定套(61)延伸至固定套(61)外部,所述螺杆(62)的一端固定连接有拉板(63),另一端螺接有螺母(64),所述拉板(63)和固定套(61)之间固定连接有弹簧(65),所述弹簧(65)套设在螺杆(62)外部。

6.根据权利要求1所述的一种建筑施工用建筑爬架,其特征在于:所述立杆(1)的上部和下部均开设有外螺纹,所述立杆(1)通过外螺纹螺接有第二紧固件(7),上下层相邻的立杆(1)之间通过第二紧固件(7)实现固定,所述立杆(1)顶部固定连接有对接杆(71),所述立杆(1)底部开设有供对接杆(71)插接的对接槽。

7.根据权利要求1所述的一种建筑施工用建筑爬架,其特征在于:所述剪叉组件(2)一侧均设有防护网(8),所述防护网(8)通过螺栓分别固定在立杆(1)和转杆(31)上。

8.根据权利要求1所述的一种建筑施工用建筑爬架,其特征在于:所述转杆(31)上均匀固定连接有多个卡接件(35),所述卡接件(35)卡接在立杆(1)外部。
