专利号: 202520590890X
申请人: 山东田兴建工有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

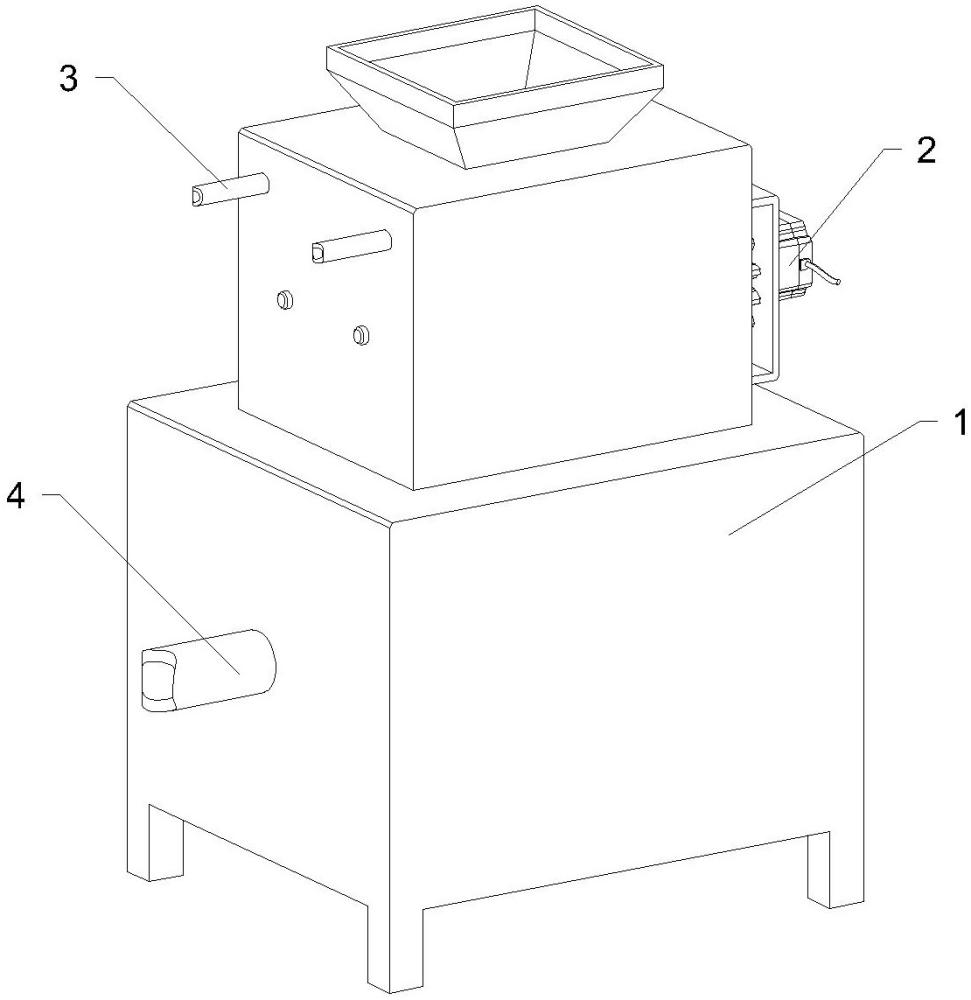

1.一种建筑工程用建筑垃圾处理装置,用于处理建筑混凝土废料并回收再生骨料,其特征在于:包括:机箱(1),包括:

粉碎箱(11),其上固定安装有进料口(111);

分选箱(12),固定设置在粉碎箱(11)下方;

破碎组件(2),安装在粉碎箱(11)上,用于对混凝土废料的粉碎;

喷水组件(3),安装在破碎组件(2)上方,所述喷水组件(3)包括两个对称设置的供水管(31),所述供水管(31)上等间距固定安装有多个喷头(32);

分选组件(4),用于回收再生骨料,所述分选组件(4)包括:沉淀槽(41),通过支撑板(121)固定安装在分选箱(12)内,其一侧中部固定开设有排料口(411),所述排料口(411)活动贯穿分选箱(12)并延伸至外侧;

分选槽(42),安装在沉淀槽(41)上方,用于对粉碎后的混凝土进行筛选。

2.根据权利要求1所述的一种建筑工程用建筑垃圾处理装置,其特征在于:所述破碎组件(2)包括:两个粉碎辊(23),通过轴端与粉碎箱(11)侧壁转动连接平行设置在粉碎箱(11)内,其轴端还固定安装有一对啮合的齿轮(22);

旋转电机(21),通过设置的安装板(112)固定安装在粉碎箱(11)外侧,其动力输出端与一个粉碎辊(23)的轴端固定连接。

3.根据权利要求2所述的一种建筑工程用建筑垃圾处理装置,其特征在于:所述粉碎箱(11)内壁位于粉碎辊(23)下方的位置处固定安装有导向板(113),所述导向板(113)用于对混凝土碎料的导向。

4.根据权利要求1所述的一种建筑工程用建筑垃圾处理装置,其特征在于:所述分选槽(42)通过固定安装在沉淀槽(41)上的弹簧(43)实现弹性支撑,所述分选槽(42)上还固定设置有多个振动电机(44)。

5.根据权利要求4所述的一种建筑工程用建筑垃圾处理装置,其特征在于:所述沉淀槽(41)底部固定设置有电磁铁(45),所述电磁铁(45)用于吸附再生骨料浆料中的磁性材料。

6.根据权利要求1所述的一种建筑工程用建筑垃圾处理装置,其特征在于:所述沉淀槽(41)开口尺寸大于分选槽(42)底部网孔区域尺寸,所述分选槽(42)开口尺寸大于粉碎箱(11)底部尺寸。
