专利号: 2025205595657
申请人: 六安市耀邦通信工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

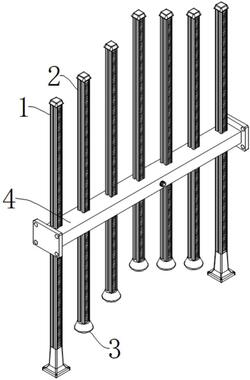

1.一种建设工程施工用安全围栏,包括第一围栏组件(1)、第二围栏组件(2)和配重扩张块(3),其特征在于:所述第一围栏组件(1)外侧固定在固定组件(4)的内侧;

所述第一围栏组件(1)包括围栏杆(11),所述围栏杆(11)底端固定连接有基座(12),所述围栏杆(11)内侧开设有导向滑槽(13)和固定槽(14),所述固定槽(14)内侧固定连接有齿条(15),所述围栏杆(11)顶端固定连接有防脱块(16);

所述固定组件(4)包括骨架板(41),所述骨架板(41)内侧开设有调节槽(43)和板槽(45),所述调节槽(43)内侧固定连接有导向轨条(44),所述板槽(45)内侧固定连接有导向柱(46),所述骨架板(41)内侧转动连接有螺丝(47),所述螺丝(47)外侧螺旋连接有压板(48),所述压板(48)一侧固定连接有齿板(49);

所述导向轨条(44)滑动在导向滑槽(13)的内侧。

2.根据权利要求1所述的一种建设工程施工用安全围栏,其特征在于:所述骨架板(41)前端和后端均固定连接有安装板(42),所述安装板(42)内侧开设有通孔。

3.根据权利要求1所述的一种建设工程施工用安全围栏,其特征在于:所述第二围栏组件(2)底端固定连接有配重扩张块(3),所述第二围栏组件(2)的结构与围栏杆(11)的结构相同,所述第二围栏组件(2)滑动连接在调节槽(43)的内侧。

4.根据权利要求1所述的一种建设工程施工用安全围栏,其特征在于:所述围栏杆(11)的前端和后端均开设导向滑槽(13),所述导向轨条(44)的数量与导向滑槽(13)的数量相同,所述导向轨条(44)嵌入安装在导向滑槽(13)的内部,所述围栏杆(11)滑动在调节槽(43)的内侧。

5.根据权利要求1所述的一种建设工程施工用安全围栏,其特征在于:所述调节槽(43)上下贯穿骨架板(41)的内侧,所述调节槽(43)与板槽(45)连通,所述调节槽(43)的开设数量为多个。

6.根据权利要求1所述的一种建设工程施工用安全围栏,其特征在于:所述压板(48)嵌入安装在板槽(45)的内部,所述压板(48)的前端和后端均开设有滑孔,所述压板(48)通过滑孔滑动连接在导向柱(46)的外侧,所述压板(48)的中端开设有螺纹孔。

7.根据权利要求1所述的一种建设工程施工用安全围栏,其特征在于:所述齿板(49)位于调节槽(43)的右端,所述齿板(49)左端与齿条(15)右端啮合,所述齿板(49)延伸到固定槽(14)的内部。
