专利号: 2025204644904
申请人: 晋江创翼科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

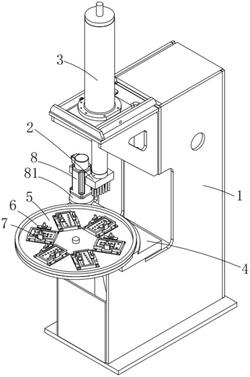

1.一种鞋面的冲孔装置,其特征在于,包括机架,所述机架上设置有通过液压缸驱动的冲孔头,所述机架对应冲孔头的下方设置有连接座,所述连接座上转动连接有转盘,所述转盘有电机驱动,所述转盘上轴向等距排列有多个工位,每个所述工位上均设置有鞋面冲孔座,所述鞋面冲孔座的两侧对称设置有定位组件,使所述定位组件将鞋面的边缘压紧于鞋面冲孔座上;

所述冲孔头包括连接于液压缸输出端的连接头,所述连接头上设置有多个与鞋眼相对应的冲孔柱;

所述连接座上对应冲孔头的位置设置有脱料孔,所述冲孔柱均置于脱料孔中;

所述转盘上对应每个工位的位置均分别贯穿有与冲孔柱相匹配的掉料孔;

所述鞋面冲孔座上设置有用于容纳鞋面的凹槽,所述凹槽的槽底贯穿有多个冲孔口,所述冲孔口与相应位置的掉料孔相通。

2.如权利要求1所述的鞋面的冲孔装置,其特征在于,所述定位组件包括安装于鞋面冲孔座上的定位架,所述定位架上设置有定位气缸,所述定位气缸的输出端设置有推板,所述推板对应凹槽的位置设置有压板。

3.如权利要求1所述的鞋面的冲孔装置,其特征在于,所述电机的输出端设置有齿轮,所述转盘上设置有传动齿环,所述齿轮与传动齿环相啮合。

4.如权利要求1所述的鞋面的冲孔装置,其特征在于,所述冲孔头还包括加热器,所述连接头通过加热器与冲孔柱相连接,使所述加热器对冲孔柱加热。

5.如权利要求1所述的鞋面的冲孔装置,其特征在于,所述连接座对应转盘的位置设置有防护板,所述防护板与转盘的表面具有间隔。

6.如权利要求1所述的鞋面的冲孔装置,其特征在于,所述电机上设置有安装架,所述安装架安装于连接座上。
