专利号: 2025204378855
申请人: 山东田兴建工有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

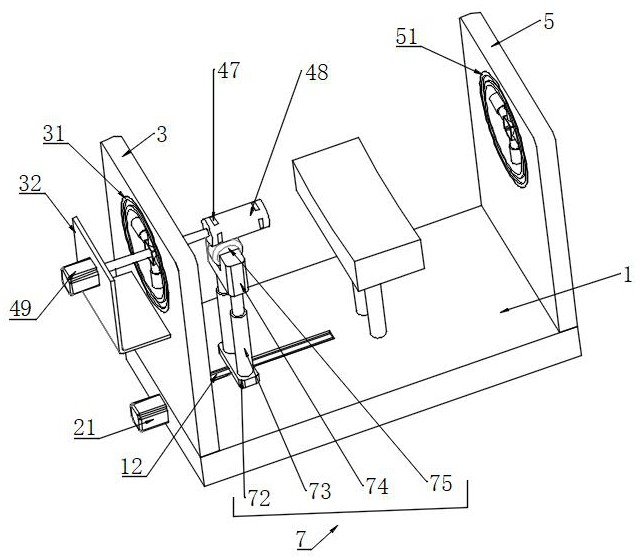

1.一种用于管道工程的管材快速焊接装置,包含焊枪,其特征在于,所述装置还包括:固定底座(1),所述固定底座(1)上安装有动支撑组件(3)以及静支撑组件(5),所述动支撑组件(3)通过调节组件(2)相对于固定底座(1)滑动;

翻转组件(4),设置在动支撑组件(3)上,所述翻转组件(4)包括:双向气缸(41),所述双向气缸(41)的输出轴上固定安装有定位盘(42),所述双向气缸(41)通过立柱固定安装在翻转柱(48)内;

定位块(44),所述定位块(44)通过定位板(43)与定位盘(42)活动连接;

固定块(45),固定安装在翻转柱(48)内,所述定位块(44)与固定块(45)滑动配合;

橡胶块(47),与固定杆(46)连接,所述固定杆(46)与定位块(44)铰接;

所述翻转柱(48)的轴端通过动力轴与翻转电机(49)连接。

2.根据权利要求1所述的一种用于管道工程的管材快速焊接装置,其特征在于,所述调节组件(2)包括:调节丝杆(22),安装在固定底座(1)内,所述调节丝杆(22)与调节螺母(23)形成螺旋副传动,调节螺母(23)设置在开设于固定底座(1)上的滑槽(11)中,调节螺母(23)与动支撑组件(3)连接;

调节电机(21),安装在固定底座(1)上,所述调节电机(21)的输出端与调节丝杆(22)连接。

3.根据权利要求1所述的一种用于管道工程的管材快速焊接装置,其特征在于,所述装置还包括夹持组件(6),两个所述夹持组件(6)通过第一轴承(31)和第二轴承(51)分别安装在动支撑组件(3)和静支撑组件(5)上,所述夹持组件(6)包括:夹持柱(61);

夹持杆(63),固定安装在夹持弹簧(62)上,所述夹持杆(63)与夹持柱(61)滑动配合;

所述夹持弹簧(62)固定安装在夹持柱(61)内;

夹持橡胶(64),固定安装在夹持杆(63)上。

4.根据权利要求1所述的一种用于管道工程的管材快速焊接装置,其特征在于,所述翻转电机(49)通过安装板(32)固定安装在动支撑组件(3)上,所述固定块(45)上开设有用于对定位块(44)行程限位的定位槽(451),所述橡胶块(47)与翻转柱(48)插接。

5.根据权利要求1所述的一种用于管道工程的管材快速焊接装置,其特征在于,所述装置还包括辅助承托组件(7),所述辅助承托组件(7)包括:支撑螺母(71),所述支撑螺母(71)与调节丝杆(22)形成螺旋副传动,支撑螺母(71)设置在开设于固定底座(1)上的长条孔(12)中;

支撑座(72),固定安装在支撑螺母(71)上,所述支撑座(72)通过长条孔(12)与固定底座(1)滑动配合;

第一液压柱(73),固定安装在支撑座(72)上;

固定座(74),固定安装在第一液压柱(73)上;

辅助轮(75),设置于固定座(74)上,所述辅助轮(75)与固定座(74)滑动配合。

6.根据权利要求1所述的一种用于管道工程的管材快速焊接装置,其特征在于,所述装置还包括辅助支撑组件(8),所述辅助支撑组件(8)包括固定安装在固定底座(1)上的第二液压柱(81),所述第二液压柱(81)的输出轴上固定安装有焊接座(82)。
