专利号: 2025204265490
申请人: 江西星宇电梯有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

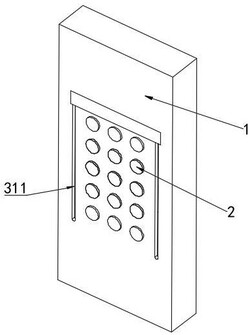

1.一种电梯按钮杀菌装置,包括电梯厢板(1),其特征在于:所述电梯厢板(1)的正面设置有按钮(2),所述电梯厢板(1)的内部设置有升降移动机构;所述升降移动机构包括电机A(31),所述电机A(31)固定连接在电梯厢板(1)的内部顶端,所述电机A(31)的输出端固定连接有丝杆(32),所述丝杆(32)的外壁螺纹连接有安装板(33),所述安装板(33)的上端固定连接有固定块(34),所述固定块(34)的外壁固定连接有固定杆(35),所述固定杆(35)的外壁活动套设有移动筒(36),所述移动筒(36)的外壁固定套设有L形杆(37),所述安装板(33)的上端固定连接有电机B(38),所述电机B(38)的输出端固定连接有转动板(39),所述移动筒(36)的另一端开设有杀菌箱(4),所述杀菌箱(4)的侧面开设有通口(5)。

2.根据权利要求1所述的一种电梯按钮杀菌装置,其特征在于:一侧所述固定块(34)的外壁固定连接有拉簧(310),所述拉簧(310)的另一端与L形杆(37)固定连接。

3.根据权利要求2所述的一种电梯按钮杀菌装置,其特征在于:所述电梯厢板(1)的正面开设有滑槽(311),所述滑槽(311)的宽度与移动筒(36)的直径相匹配。

4.根据权利要求3所述的一种电梯按钮杀菌装置,其特征在于:所述电梯厢板(1)的内壁固定连接有滑轨(312),所述安装板(33)滑动连接在滑轨(312)的外壁。

5.根据权利要求4所述的一种电梯按钮杀菌装置,其特征在于:所述杀菌箱(4)的内部设置有杀菌组件,所述杀菌组件包括储液箱(61),所述储液箱(61)固定连接在杀菌箱(4)的内壁,所述储液箱(61)的外壁固定连接有连通管(62),所述连通管(62)的另一端固定连接有喷淋管(63),所述喷淋管(63)的外壁设置有喷头(64)。

6.根据权利要求5所述的一种电梯按钮杀菌装置,其特征在于:所述杀菌箱(4)的内壁固定连接有转轴(65),所述转轴(65)的外壁固定套设有海绵辊(66)。
