专利号: 2025204202951
申请人: 浙江安防职业技术学院
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

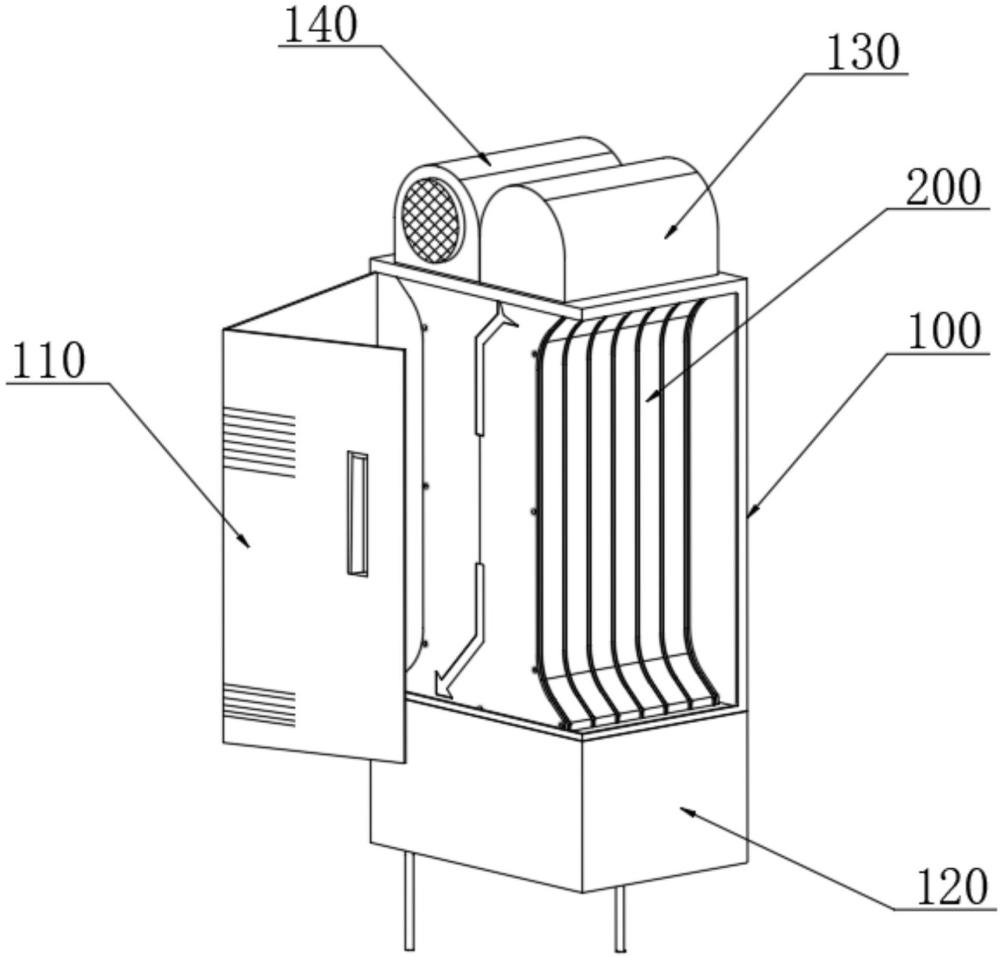

1.一种柜式储能电池,其特征在于,包括:柜体(100)和位于柜体(100)内侧的蓄能电池组(200),所述柜体(100)的底端设有制冷底箱(120),所述柜体(100)表面设有柜门(110),所述柜体(100)的顶面固定安装有进气扇(130)和排气扇(140),所述蓄能电池组(200)包括若干电池块(210)以及位于电池块(210)两侧的进气流道(220)和排气流道(230),所述进气流道(220)和排气流道(230)的顶端分别设有用于与进气扇(130)连通的进气口(221)和与排气扇(140)连通的排气口(231),所述进气口(221)和排气口(231)的底端与制冷底箱(120)的内部连通,且制冷底箱(120)的内侧设有制冷盘管(121)。

2.根据权利要求1所述的一种柜式储能电池,其特征在于,所述制冷盘管(121)为铜质盘管结构,且制冷盘管(121)的一端连通地热泵或压缩制冷组件中的一种,以根据使用环境或所需降温效能选择深层地层冷源或制冷系统进行控温,使气流在制冷底箱(120)内部进行降温。

3.根据权利要求1所述的一种柜式储能电池,其特征在于,所述蓄能电池组(200)的两侧固定安装有侧封板(240)用于对位于外侧的进气口(221)或排气口(231)进行密封。

4.根据权利要求1所述的一种柜式储能电池,其特征在于,所述进气扇(130)和排气扇(140)采用轴流风扇结构,且分别对向两侧,以避免相互气流干扰。

5.根据权利要求1所述的一种柜式储能电池,其特征在于,所述电池块(210)的两侧设有位于进气流道(220)和排气流道(230)内侧的若干翅片条(211),且若干翅片条(211)与进气流道(220)和排气流道(230)内部气流流动方向平行。

6.根据权利要求1所述的一种柜式储能电池,其特征在于,所述进气流道(220)和排气流道(230)呈相互交错方向布置,且进气流道(220)和排气流道(230)内部气流方向沿电池块(210)表面斜对角方向布置。
