专利号: 2025203975276
申请人: 瓦房店巨达轴承制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

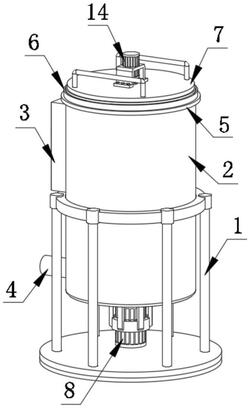

1.一种便于清洁的金属铸造用清洗装置,包括支撑架(1),其特征在于:所述支撑架(1)上安装有清洗罐(2),所述清洗罐(2)上安装有超声波发生换能器(3),所述清洗罐(2)上连接有排污管(4),所述清洗罐(2)上连接有限位环(5),所述清洗罐(2)上转动设置有转动环(6),所述清洗罐(2)上安装有封盖(7),所述清洗罐(2)下方安装有第一电机(8),所述第一电机(8)输出轴上连接有物料桶(9);

所述清洗罐(2)上开设有环形槽(10),所述清洗罐(2)内开设有多个安装槽(11),所述安装槽(11)内滑动连接有插杆(12),所述插杆(12)上套接有弹簧(13),所述封盖(7)上方安装有第二电机(14),所述第二电机(14)输出轴连接有转板(15),所述转板(15)上连接有弧形壁板(16),所述转板(15)上连接有刷板(17)。

2.根据权利要求1所述的一种便于清洁的金属铸造用清洗装置,其特征在于:所述转动环(6)内侧设置有多个凸块(18),所述转动环(6)与凸块(18)均位于环形槽(10)内,所述凸块(18)上开设有定位槽(19),所述限位环(5)截面为L形。

3.根据权利要求1所述的一种便于清洁的金属铸造用清洗装置,其特征在于:所述封盖(7)上开设有多个插槽(20),所述封盖(7)上方连接有两个把手(21),两个把手(21)分别设置在第二电机(14)两侧。

4.根据权利要求2所述的一种便于清洁的金属铸造用清洗装置,其特征在于:所述弹簧(13)一端与插杆(12)连接,所述弹簧(13)另一端与安装槽(11)槽壁连接,所述插杆(12)一端连接有定位块(22),所述定位块(22)为半球形设计且与定位槽(19)嵌合。

5.根据权利要求3所述的一种便于清洁的金属铸造用清洗装置,其特征在于:所述物料桶(9)上开设有多个条形孔洞,所述清洗罐(2)内壁上开设有连接槽(23),所述弧形壁板(16)与物料桶(9)内壁贴合且接触处设置有海绵层,所述刷板(17)设置在清洗罐(2)内壁与物料桶(9)之间且接触处设置有刷毛,所述插杆(12)插接在插槽(20)内。

6.根据权利要求5所述的一种便于清洁的金属铸造用清洗装置,其特征在于:所述封盖(7)上连接有多个连接条(24),所述连接条(24)与插槽(20)均有四个且均以中心对称的方式排列,所述插槽(20)设置在两个连接条(24)之间,所述连接条(24)与连接槽(23)滑动配合。
