专利号: 2025203776291
申请人: 山东多森能源科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

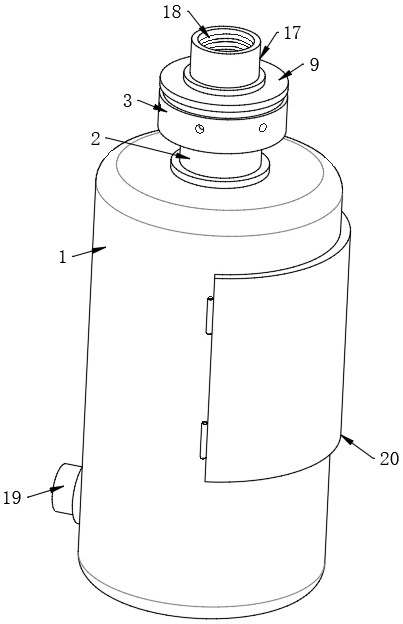

1.一种蒸汽热源机可拆卸式催化燃烧炉,包括炉体(1),其特征在于,所述炉体(1)上端面的中部固定设置有第一连接管(2),所述第一连接管(2)的上端面固定设置有连接座(3),所述连接座(3)的内部开设有卡合结构,所述连接座(3)的顶端活动卡接有密封卡环(10),所述密封卡环(10)的上端面固定设置有连接盘(9),所述连接盘(9)的下端面配合第一连接管(2)固定设置有卡接座(11),所述连接盘(9)位于卡接座(11)的外侧,所述卡接座(11)的下端面配合固定设置有适配管(12),所述卡接座(11)的内腔沿径向固定设置有若干电推杆(15),所述电推杆(15)远离卡接座(11)的一端固定连接有定位杆(16),且定位杆(16)滑动设置在连接座(3)内。

2.根据权利要求1所述的蒸汽热源机可拆卸式催化燃烧炉,其特征在于,所述卡合结构包括环形槽(4),所述环形槽(4)配合密封卡环(10)开设在连接座(3)的上端面,所述连接座(3)的外表面沿径向均匀且间隔开设有若干定位孔(5),所述连接座(3)内壁的下部开设有卡接台(6)。

3.根据权利要求2所述的蒸汽热源机可拆卸式催化燃烧炉,其特征在于,所述适配管(12)外表面的顶部均匀且间隔固定设置有若干卡接块(13)和若干凸块(14),且若干卡接块(13)和若干凸块(14)交错设置。

4.根据权利要求3所述的蒸汽热源机可拆卸式催化燃烧炉,其特征在于,所述卡合结构还包括分别配合若干卡接块(13)和若干凸块(14)开设在卡接台(6)顶部的若干适配槽(7)和若干凹槽(8)。

5.根据权利要求4所述的蒸汽热源机可拆卸式催化燃烧炉,其特征在于,所述卡接块(13)和适配槽(7)整体均呈扇形,所述凸块(14)和凹槽(8)整体均呈长方体形。

6.根据权利要求2所述的蒸汽热源机可拆卸式催化燃烧炉,其特征在于,若干所述定位杆(16)分别滑动设置在若干定位孔(5)内,且定位杆(16)的外径和定位孔(5)的内径相适应。

7.根据权利要求1所述的蒸汽热源机可拆卸式催化燃烧炉,其特征在于,所述密封卡环(10)的材质采用橡胶。

8.根据权利要求1所述的蒸汽热源机可拆卸式催化燃烧炉,其特征在于,所述适配管(12)的外径和第一连接管(2)的内径相适应。

9.根据权利要求1所述的蒸汽热源机可拆卸式催化燃烧炉,其特征在于,所述连接盘(9)顶端的中部固定设置有第二连接管(17),所述第二连接管(17)的内表面配合开设有内螺纹(18)。

10.根据权利要求1所述的蒸汽热源机可拆卸式催化燃烧炉,其特征在于,所述炉体(1)外表面一侧的底部固定设置有进气管(19),所述炉体(1)外表面另一侧的中部铰链有密封门(20)。
