专利号: 2025203569056
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2026-03-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

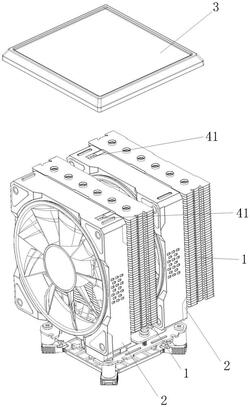

1.一种磁吸无线连接点阵屏幕计算机散热器,其特征在于,包括:散热塔,所述散热塔由多个间隔设置的散热片组成;

风扇组件,所述风扇组件设于散热塔的壁面,所述风扇组件设有第一电连接部;

显示屏,所述显示屏设于散热塔,所述显示屏设于散热塔相邻的壁面或设于同一壁面,所述显示屏设有与第一电连接部相配合的第二电连接部,所述显示屏可拆卸结构安装于散热塔或风扇组件。

2.如权利要求1所述的磁吸无线连接点阵屏幕计算机散热器,其特征在于:所述显示屏为LED显示屏或LCD显示屏;

所述显示屏包括若干矩阵排布的灯珠组成。

3.如权利要求2所述的磁吸无线连接点阵屏幕计算机散热器,其特征在于:所述灯珠为自定义编辑灯珠,所述灯珠通过第二电连接部与控制装置相连接,所述控制装置为独立控制系统或电脑控制系统。

4.如权利要求2所述的磁吸无线连接点阵屏幕计算机散热器,其特征在于:所述显示屏包括壳体、设于壳体底部的散热板、设于散热板上方的PCB板、设于PCB板的所述灯珠、设于PCB板上壁的隔板以及设于壳体上部的导光板,所述隔板设有矩阵排列的孔位,所述孔位用于供灯珠伸入。

5.如权利要求2所述的磁吸无线连接点阵屏幕计算机散热器,其特征在于:所述可拆卸结构为设于散热塔的第一磁性件和设于显示屏的第二磁性件、设于风扇组件的第一磁性件和设于显示屏的第二磁性件;

所述可拆卸结构为设于散热塔和设于显示屏的卡扣结构、设于风扇组件的和设于显示屏的卡扣结构。

6.如权利要求4所述的磁吸无线连接点阵屏幕计算机散热器,其特征在于:所述散热板的底壁凹设有避让槽,所述避让槽用于供散热塔的热管端部伸入。

7.如权利要求1所述的磁吸无线连接点阵屏幕计算机散热器,其特征在于:所述显示屏设于散热塔的顶壁,所述风扇组件设于散热塔的侧壁,所述显示屏的端部伸出散热塔的侧壁并与风扇组件的上壁贴合,所述第一电连接部设于风扇组件的侧壁位置,所述第二电连接部设于显示屏的下壁位置;

电源结构,所述电源结构与显示屏或风扇组件相连接。

8.如权利要求7所述的磁吸无线连接点阵屏幕计算机散热器,其特征在于:当风扇组件数量大于两个时,所述第二电连接部设有两个,两第二电连接部相互串联并分别与两风扇组件的第一电连接部相连接。

9.如权利要求8所述的磁吸无线连接点阵屏幕计算机散热器,其特征在于:所述散热塔设有两个且间隔设置,所述风扇组件设于散热塔的同一方向的侧壁,其中一个风扇组件设于两散热塔之间,所述显示屏设于上壁位置。

10.如权利要求8所述的磁吸无线连接点阵屏幕计算机散热器,其特征在于:所述第一电连接为金手指,所述第二电连接部为弹性PIN针;

所述第一电连接部为连接器母头,所述第二电连接部为连接器公头。
