专利号: 2025202005747
申请人: 潍坊糯米装饰工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

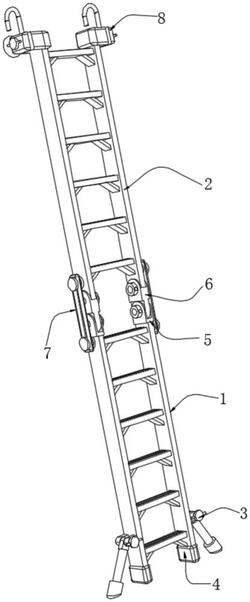

1.一种可折叠式建筑施工安全爬梯,包括第一梯架(1)和第二梯架(2),其特征在于:所述第一梯架(1)的底部两端固定连接有防滑套(4),所述第一梯架(1)的两侧设置有折叠支撑组件(3),所述折叠支撑组件(3)包括固定连接于第一梯架(1)两侧下沿的安装座(31),所述安装座(31)的内部转动连接有折叠支撑脚架(32),所述第一梯架(1)的顶部两端固定连接有连接座(5),所述连接座(5)与第二梯架(2)相邻一端之间设置有折叠调节组件(6),所述第一梯架(1)和第二梯架(2)两侧的相邻一端之间均设置有限位组件(7),所述第二梯架(2)的顶部两端设置有防滑支撑组件(8)。

2.根据权利要求1所述的一种可折叠式建筑施工安全爬梯,其特征在于:所述安装座(31)的正面嵌入并延伸至折叠支撑脚架(32)的正面螺纹连接有锁紧件(33)。

3.根据权利要求1所述的一种可折叠式建筑施工安全爬梯,其特征在于:所述折叠调节组件(6)包括连接架(61),所述连接架(61)与第二梯架(2)内侧的下沿均固定连接有调节转轴(62),所述连接架(61)的顶部设有连接凹槽(64),所述连接架(61)内侧的上沿与连接座(5)的内侧均固定连接有锁定套(65)。

4.根据权利要求3所述的一种可折叠式建筑施工安全爬梯,其特征在于:所述调节转轴(62)外周的前后两端均固定连接有伸缩卡销(63),所述锁定套(65)的外围四周开设有尺寸适配卡接伸缩卡销(63)的锁定销孔。

5.根据权利要求3所述的一种可折叠式建筑施工安全爬梯,其特征在于:所述连接凹槽(64)的尺寸适配安装第二梯架(2)的底端,所述连接凹槽(64)与连接座(5)的内壁均贯通锁定套(65)内部开设有调节孔,其中调节孔的尺寸适配调节转轴(62)的外径尺寸。

6.根据权利要求1所述的一种可折叠式建筑施工安全爬梯,其特征在于:所述限位组件(7)包括两个第一滑件(71)和两个第二滑件(72),两个所述第一滑件(71)的连接端分别固定连接于第一梯架(1)两侧的上沿,两个所述第二滑件(72)的连接端分别固定连接于第二梯架(2)两侧的下沿,且两个所述第一滑件(71)和第二滑件(72)外周之间活动套设有限位孔板(73)。

7.根据权利要求1所述的一种可折叠式建筑施工安全爬梯,其特征在于:所述防滑支撑组件(8)包括两个防滑座(81),两个所述防滑座(81)的底端分别固定连接于第二梯架(2)的顶部两端,两个所述防滑座(81)的顶部前沿开设有安装槽(82),所述安装槽(82)的内部转动连接有转向挂钩(83),两个所述防滑座(81)的外侧嵌入并延伸至转向挂钩(83)的一端固定连接有旋紧件(84),两个所述防滑座(81)的背面固定连接有吸盘(85)。

8.根据权利要求1所述的一种可折叠式建筑施工安全爬梯,其特征在于:所述第一梯架(1)和第二梯架(2)的内侧沿高度方向等间距分布设置有多个防滑踏板。
