专利号: 2025201979732
申请人: 赵金锁
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-23
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

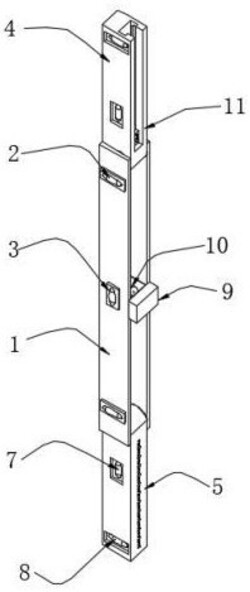

1.一种建筑工程垂直度检测装置,包括检测装置主体(1),其特征在于:所述检测装置主体(1)的正面依次固定连接有第一水平泡(2)与第二水平泡(3),所述检测装置主体(1)右侧上沿转动连接有第一折叠靠尺(4),所述检测装置主体(1)右侧下沿转动连接有第二折叠靠尺(5),所述检测装置主体(1)背面的上下两端均设置有锁紧螺栓(6),所述第一折叠靠尺(4)与第二折叠靠尺(5)的正面均依次固定连接有第三水平泡(7)与第四水平泡(8),所述检测装置主体(1)右侧中心处设置有收纳组件(9),所述收纳组件(9)的内部设置有线锥(10),所述第一折叠靠尺(4)上设置有测量组件(11),所述测量组件(11)包括开设于第一折叠靠尺(4)右侧的滑槽(111),所述滑槽(111)的内部滑动连接有滑块(113),所述滑块(113)的右侧嵌入设置有自收卷锥线(116),所述自收卷锥线(116)的伸缩端固定连接有组装螺杆(117)。

2.根据权利要求1所述的一种建筑工程垂直度检测装置,其特征在于:所述收纳组件(9)包括固定连接于检测装置主体(1)内壁的托板(91),所述检测装置主体(1)的右侧嵌入并位于托板(91)的顶部活动插装有抽盒(92)。

3.根据权利要求1所述的一种建筑工程垂直度检测装置,其特征在于:所述第一水平泡(2)与第四水平泡(8)均采用与检测装置主体(1)测量面的相对垂直设置。

4.根据权利要求1所述的一种建筑工程垂直度检测装置,其特征在于:所述第二水平泡(3)与第三水平泡(7)均采用与检测装置主体(1)测量面的相对平行设置。

5.根据权利要求1所述的一种建筑工程垂直度检测装置,其特征在于:所述锁紧螺栓(6)共设置两个,其中一个所述锁紧螺栓(6)的连接端贯穿第一折叠靠尺(4)且螺纹连接于检测装置主体(1)的内壁,且另一个所述锁紧螺栓(6)的连接端贯穿第二折叠靠尺(5)且螺纹连接于检测装置主体(1)的内壁。

6.根据权利要求1所述的一种建筑工程垂直度检测装置,其特征在于:所述线锥(10)的顶部设置有尺寸匹配组装螺杆(117)螺纹连接的螺孔。

7.根据权利要求1所述的一种建筑工程垂直度检测装置,其特征在于:所述第一折叠靠尺(4)的背面开设有导向条孔(112),所述导向条孔(112)贯通连接滑槽(111)的内部,所述滑块(113)的背面固定连接有导向块(114),所述导向块(114)滑动连接于导向条孔(112)的内部,所述导向块(114)的外表面设置有指向标识。

8.根据权利要求1所述的一种建筑工程垂直度检测装置,其特征在于:所述第一折叠靠尺(4)的背面并位于导向条孔(112)的上沿设置有第一计量刻度标(115),且所述第二折叠靠尺(5)的右侧设置有第二计量刻度标(12)。
