专利号: 202520064205X
申请人: 陕西集聚智慧电子信息科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

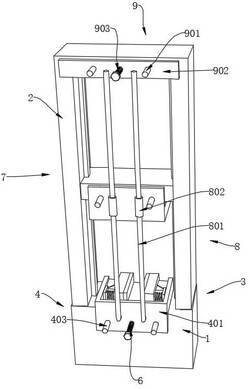

1.一种稳定性高的拉伸测试仪,包括测试仪底座(1),其特征在于:所述测试仪底座(1)上方固定连接有框架(2),所述测试仪底座(1)上方设置有夹持机构(3),所述夹持机构(3)包括调节组件(4)和夹具组件(5),所述调节组件(4)包括调节框(401),所述调节框(401)内表面左右两侧固定连接有顶块(402),所述调节框(401)正面活动贯穿有限位柱(403),所述夹具组件(5)包括夹持槽(501),所述夹持槽(501)内表面左右两侧活动贴合有夹板(502),所述夹板(502)远离夹持槽(501)内表面的一面固定连接有活动片(505),所述活动片(505)与夹持槽(501)活动贯穿,所述活动片(505)与顶块(402)活动贴合,所述框架(2)内表面设置有升降组件(7)。

2.根据权利要求1所述的一种稳定性高的拉伸测试仪,其特征在于:所述升降组件(7)包括电动滑轨(701),所述电动滑轨(701)的数量为两个,两个所述电动滑轨(701)与框架(2)内表面左右两侧固定连接,两个所述电动滑轨(701)之间滑动连接有升降座(702)。

3.根据权利要求2所述的一种稳定性高的拉伸测试仪,其特征在于:所述夹持机构(3)的数量为两组,两组夹持机构(3)分别上下对称设置在升降座(702)与测试仪底座(1)之间,其中两组夹持机构(3)中的夹持槽(501)分别与升降座(702)下方和测试仪底座(1)上方固定连接,两组夹持机构(3)中的限位柱(403)分别与升降座(702)和测试仪底座(1)正面固定连接,位于下方的所述夹持机构(3)中的调节框(401)正面螺纹贯穿有第一螺杆(6),所述第一螺杆(6)与测试仪底座(1)正面转动连接,两组夹持机构(3)正面设置有连接组件(8)。

4.根据权利要求3所述的一种稳定性高的拉伸测试仪,其特征在于:所述连接组件(8)包括带动杆(801),所述带动杆(801)与位于下方的所述调节框(401)正面固定连接,所述带动杆(801)外表面活动套设有限位套(802),所述限位套(802)与位于上方的所述调节框(401)正面固定连接,所述带动杆(801)背面设置有抵持组件(9)。

5.根据权利要求4所述的一种稳定性高的拉伸测试仪,其特征在于:所述抵持组件(9)包括限位杆(901),所述限位杆(901)与框架(2)正面固定连接,所述限位杆(901)外表面活动套设有顶板(902),所述顶板(902)正面螺纹贯穿有第二螺杆(903),所述第二螺杆(903)与框架(2)正面转动连接。

6.根据权利要求5所述的一种稳定性高的拉伸测试仪,其特征在于:所述夹具组件(5)还包括连接片(503),所述连接片(503)与活动片(505)正面固定连接,所述连接片(503)与夹持槽(501)之间弹性连接有弹簧(504)。
