专利号: 2025200278928
申请人: 武汉聚缘科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

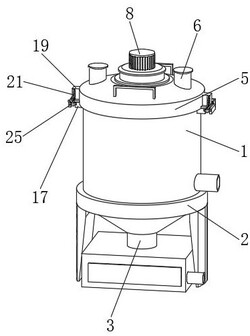

1.一种环保监测用采样沉淀罐,包括沉淀罐体(1),所述沉淀罐体(1)的外部套设有固定架(2),所述沉淀罐体(1)的底部固定连接有出液管(3),且出液管(3)的底部固定安装有收集箱,所述沉淀罐体(1)的顶部套设有密封盖(5);

其特征在于,还包括:所述密封盖(5)两侧的顶部固定连接有进料管(6),所述密封盖(5)的顶部设置有伺服电机本体(8),所述伺服电机本体(8)的输出轴通过联轴器固定安装有转动杆(9),且转动杆(9)末端贯穿密封盖(5),所述转动杆(9)的外部套设有若干个搅拌叶(10),所述密封盖(5)的内壁固定安装有三个连接板(11),所述连接板(11)底部的外壁套设有分离套(12);

所述密封盖(5)两侧的底部固定安装有安装架(19),所述安装架(19)的内部设置有微型电机本体(20),所述微型电机本体(20)的输出轴通过联轴器固定安装有齿轮(21)。

2.根据权利要求1所述的一种环保监测用采样沉淀罐,其特征在于:所述分离套(12)的顶部开设有三个卡槽(13),所述分离套(12)顶部的内壁位于卡槽(13)处开设有六个螺纹孔,且螺纹孔的内部贯穿有螺栓(14),所述分离套(12)的内部开设有若干个出水孔(15),所述分离套(12)的底部设置有过滤网(16)。

3.根据权利要求1所述的一种环保监测用采样沉淀罐,其特征在于:所述连接板(11)与卡槽(13)之间为拆卸连接,且卡槽(13)与分离套(12)之间为一体化设置,所述分离套(12)和连接板(11)与螺栓(14)之间为拆卸连接。

4.根据权利要求2所述的一种环保监测用采样沉淀罐,其特征在于:所述分离套(12)与过滤网(16)之间为紧密贴合,且过滤网(16)设置为精细滤网。

5.根据权利要求4所述的一种环保监测用采样沉淀罐,其特征在于:所述沉淀罐体(1)的外侧固定连接有安装板(17),所述安装板(17)的左侧固定安装有固定板(22),所述固定板(22)的内部贯穿有导杆(23),所述导杆(23)的后端固定安装有挡板(18),所述挡板(18)的底部固定连接有卡板(7),所述卡板(7)的顶部设置有若干个第一齿牙(4),所述卡板(7)的外壁套设有安装板(17)。

6.根据权利要求5所述的一种环保监测用采样沉淀罐,其特征在于:所述齿轮(21)与第一齿牙(4)之间为啮合连接,所述第一齿牙(4)与卡板(7)之间为固定连接,且卡板(7)与安装板(17)之间为移动连接。

7.根据权利要求5所述的一种环保监测用采样沉淀罐,其特征在于:所述挡板(18)位于安装板(17)的内壁,且安装板(17)的内壁开设有凹槽。

8.根据权利要求1所述的一种环保监测用采样沉淀罐,其特征在于:所述沉淀罐体(1)与密封盖(5)和分离套(12)之间为拆卸连接,所述密封盖(5)的内壁设置有密封环板,且密封环板的外壁贴合在沉淀罐体(1)的内壁,所述分离套(12)的直径小于沉淀罐体(1)的内径。
