专利号: 2025106502635
申请人: 四川佰业鑫建设工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

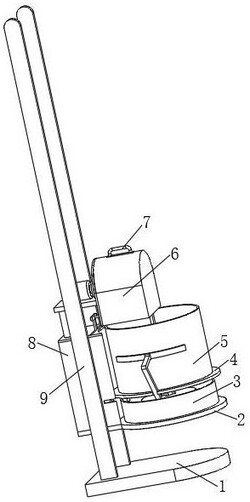

1.一种建筑砂浆混匀提升机,包括连接板(2),其特征在于:所述连接板(2)的上端面固定连接有遮挡罩(8),所述连接板(2)的上方还设置有储料箱(5),所述遮挡罩(8)的上方设置有搅动箱(6),所述遮挡罩(8)的侧面设置有攀升装置(9),攀升装置(9)可带动遮挡罩(8)向上移动,所述攀升装置(9)的下端面固定连接有底板(1),所述建筑砂浆混匀提升机还包括:搅动组件,所述搅动组件设置在搅动箱(6)上,用于搅动所述储料箱(5)内的混合砂浆原料;

摆动组件,所述摆动组件设置在连接板(2)和储料箱(5)之间,用于带动所述储料箱(5)反复地摆动,并且辅助搅动组件共同运转;

所述搅动组件包括安装板(11),所述安装板(11)的侧面与所述搅动箱(6)的侧面相固定连接,所述安装板(11)的上端面设置有电机(10),所述电机(10)的输出端固定连接有转动杆一(28),所述转动杆一(28)的表面转动贯穿所述搅动箱(6)的侧面,且所述转动杆一(28)处在所述搅动箱(6)内部的表面转动连接有阻力块(20),所述阻力块(20)的侧面与所述搅动箱(6)的内壁相固定连接,所述转动杆一(28)远离所述电机(10)的端面固定连接有凸轮(27),所述凸轮(27)的端面固定连接有固定柱一(26)所述固定柱一(26)的表面转动连接有齿环一(25),所述齿环一(25)的齿面啮合连接有内齿环(24),所述内齿环(24)的外表面固定连接有固定块一(31),所述固定块一(31)的下端面固定连接有滑动框(23),所述滑动框(23)下端面与所述搅动箱(6)的内部下端面相固定连接;

所述搅动组件还包括:

曲杆一(29),所述曲杆一(29)的上端端面开设有贯穿的槽口,所述槽口的槽壁与所述固定柱一(26)的表面相转动连接,且所述曲杆一(29)上端端面与所述齿环一(25)的端面相固定连接,所述曲杆一(29)的下端铰接有搅动杆(22),所述搅动杆(22)的下端面固定连接有搅动板(21),且所述搅动板(21)设置在所述储料箱(5)的内部;

限位块(30),所述限位块(30)的表面设置有凸起块,所述凸起块的表面与所述滑动框(23)的槽壁相滑动连接,所述限位块(30)的内壁与所述搅动杆(22)的上端表面相滑动连接。

2.根据权利要求1所述的一种建筑砂浆混匀提升机,其特征在于:所述建筑砂浆混匀提升机还包括:

夹持固定组件,所述夹持固定组件设置在连接板(2)和储料箱(5)之间,用于将储料箱(5)夹持固定住。

3.根据权利要求2所述的一种建筑砂浆混匀提升机,其特征在于:所述摆动组件包括:

连接杆(18),所述连接杆(18)的端面与所述限位块(30)背部的凸起块表面相固定连接,且所述连接杆(18)的表面滑动贯穿所述搅动箱(6)的内壁,所述连接杆(18)处在所述搅动箱(6)外部的端面固定连接有拨动杆(13),所述拨动杆(13)的下端端部滑动连接有滑动框二(15),所述滑动框二(15)外表面固定连接有花键套(32),所述花键套(32)的内壁滑动连接有花键杆(33),所述花键杆(33)的上端面固定连接有放置板(4),所述放置板(4)的上端面与所述储料箱(5)的下端面相抵接,所述放置板(4)的下端面偏心处固定连接有拨动柱(38),所述拨动柱(38)的表面与所述滑动框二(15)的内壁相滑动连接。

4.根据权利要求3所述的一种建筑砂浆混匀提升机,其特征在于:所述夹持固定组件包括:

滑动柱一(35),所述滑动柱一(35)的下端面与所述连接板(2)的上端面相固定连接,所述花键杆(33)的下端面开设有滑动槽(39),所述滑动槽(39)的槽壁与所述滑动柱一(35)的表面相滑动连接,所述花键杆(33)的下端面抵接有弹簧一(36),所述弹簧一(36)的下端面与所述连接板(2)的上端面相固定连接。

5.根据权利要求4所述的一种建筑砂浆混匀提升机,其特征在于:所述夹持固定组件还包括:

固定板(34),所述固定板(34)的圆心处开设有贯穿的花键槽,所述花键槽的槽壁与所述花键杆(33)的外表面相固定连接,所述固定板(34)端表面开设有贯穿的槽口,所述槽口的槽壁滑动连接有固定销(37),所述固定销(37)的表面铰接有折杆(16),所述折杆(16)的上端固定连接有弧形板(17),所述弧形板(17)的内弧面与所述储料箱(5)的外表面相抵接,所述连接板(2)的上端面固定连接有抵接环(3),所述抵接环(3)的上端面与所述折杆(16)的表面相抵接。

6.根据权利要求5所述的一种建筑砂浆混匀提升机,其特征在于:所述安装板(11)的下端面固定连接有滑动杆(12),所述滑动杆(12)的表面滑动贯穿所述遮挡罩(8)的上端面,所述滑动杆(12)的下端表面滑动连接有固定筒(14),所述固定筒(14)的外部下表面与所述连接板(2)的上端面相固定连接,所述滑动杆(12)的下端面固定连接有弹簧二(19),所述弹簧二(19)的下端面与所述固定筒(14)的内部下端面相固定连接,所述搅动箱(6)的上端表面还固定连接有把手(7)。

7.根据权利要求6所述的一种建筑砂浆混匀提升机的使用方法,其特征在于,包括以下步骤:

S1:将砂浆混合好,装进储料箱(5)内;

S2:提拉把手(7)将搅动箱(6)提起来,将储料箱(5)放置在放置板(4)上松下把手(7),在重力的作用下,储料箱(5)下压放置板(4),在抵接环(3)的作用下,使两个弧形板(17),将储料箱(5)夹住;

S3:启动电机(10)带动搅动杆(22)在储料箱(5)内作出三角形的运动,使储料箱(5)内的砂浆混合均匀,减少砂浆发生沉淀;

S4:在搅动杆(22)移动的过程中,带动连接杆(18)左右移动,通过滑动框二(15)以花键杆(33)为轴摆动,带动放置板(4)反复的正反转,配合搅动杆(22)和搅动板(21)对储料箱(5)内的砂浆进行搅动;

S5:启动攀升装置(9)带动遮挡罩(8)向上移动,带动储料箱(5)向上移动,即完成对本提升机的使用。
