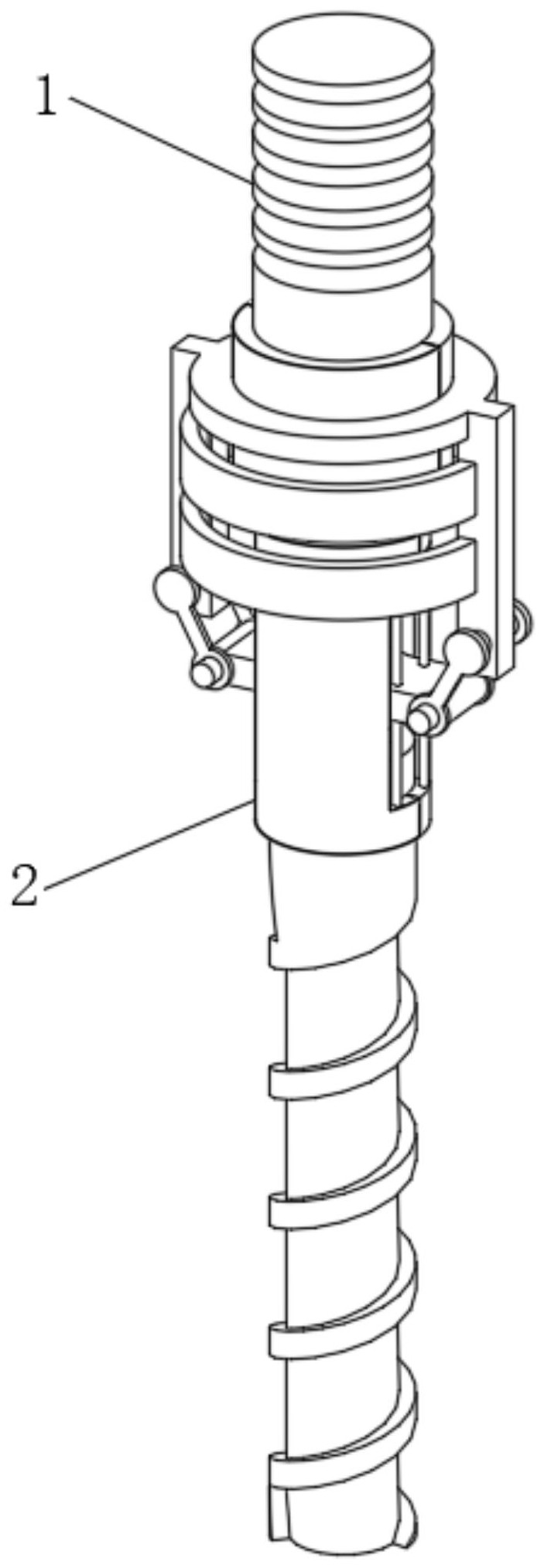

1.一种用于加工侧壁的钨钢立铣刀,其特征在于:包括组合连接结构(1)和刀头结构(2),所述组合连接结构(1)的下端限位连接有刀头结构(2);
所述组合连接结构(1)与刀头结构(2)采用活动式限位连接,组合连接结构(1)、刀头结构(2)能够发生相对位置的变形调节,所述刀头结构(2)跟随组合连接结构(1)转动进行铣削作业;
所述刀头结构(2)采用缓冲结构设置,能够进行应力的吸收,提高稳定性。
2.根据权利要求1所述的一种用于加工侧壁的钨钢立铣刀,其特征在于:所述组合连接结构(1)包括对接螺纹杆(3)、嵌套固定架(4)、限位导杆(5)和适配内槽(6),所述对接螺纹杆(3)的下端固定连接有嵌套固定架(4),所述嵌套固定架(4)的中心开设有适配内槽(6),所述嵌套固定架(4)位于适配内槽(6)位置处设有限位导杆(5),且嵌套固定架(4)与限位导杆(5)固定连接,所述限位导杆(5)采用长方体结构设计,所述对接螺纹杆(3)上设有螺纹,所述对接螺纹杆(3)、嵌套固定架(4)、限位导杆(5)整体固定,所述嵌套固定架(4)通过适配内槽(6)与刀头结构(2)限位设置。
3.根据权利要求2所述的一种用于加工侧壁的钨钢立铣刀,其特征在于:所述刀头结构(2)包括对接稳固部件(7)和应力吸收部件(8),所述对接稳固部件(7)与应力吸收部件(8)限位设置,所述对接稳固部件(7)能够在应力吸收部件(8)上进行调节,所述应力吸收部件(8)进行具体的铣削处理。
4.根据权利要求3所述的一种用于加工侧壁的钨钢立铣刀,其特征在于:所述对接稳固部件(7)包括对接稳固环(9)、第一防护环架(10)、第二防护环架(11)、铰接连杆(12)、铰接连轴(13)、配合运动架(14)、固定托架座(15)、圆形导架(16)、第一弹簧(17)、适配卡架(18)和协同环架(19),所述对接稳固环(9)的下端固定连接有第一防护环架(10),所述第一防护环架(10)的下端固定连接有第二防护环架(11),所述对接稳固环(9)的底部中心与铰接连杆(12)铰接设置,所述铰接连杆(12)的下端与铰接连轴(13)铰接设置,所述铰接连轴(13)与配合运动架(14)固定连接,所述对接稳固环(9)的底部两侧均设有固定托架座(15)、圆形导架(16)、第一弹簧(17)、适配卡架(18)和协同环架(19),所述固定托架座(15)与对接稳固环(9)限位固定,所述固定托架座(15)上端固定连接有圆形导架(16),所述协同环架(19)通过适配卡架(18)弹性连接在固定托架座(15)上,所述协同环架(19)的前部固定连接有适配卡架(18),所述适配卡架(18)与铰接连杆(12)铰接设置,所述对接稳固环(9)位于铰接连杆(12)的连接位置处开设有槽体,且槽体用于固定托架座(15)、圆形导架(16)、第一弹簧(17)、适配卡架(18)、协同环架(19)的内置,同时对接稳固环(9)位于前部设有供铰接连杆(12)向下运动的孔体,孔体、槽体连通设置。
5.根据权利要求4所述的一种用于加工侧壁的钨钢立铣刀,其特征在于:所述应力吸收部件(8)包括内置限位杆(20)、保护加固座(21)和刀头架(22),所述内置限位杆(20)的下端固定连接有保护加固座(21),所述保护加固座(21)的下端固定连接有刀头架(22),所述内置限位杆(20)的练出个开设有适配槽,所述内置限位杆(20)与嵌套固定架(4)内部的限位导杆(5)、适配内槽(6)适配滑动连接。
6.根据权利要求5所述的一种用于加工侧壁的钨钢立铣刀,其特征在于:所述应力吸收部件(8)还包括内置组合导杆(23)、第二弹簧(24)、限位垫片架(25)和圆形连杆(26),所述内置组合导杆(23)的下端固定连接有限位垫片架(25),所述内置组合导杆(23)上套接有第二弹簧(24),所述圆形连杆(26)固定连接在保护加固座(21)上,所述配合运动架(14)与保护加固座(21)适配贯通设置,所述配合运动架(14)的中心与第二弹簧(24)贯通设置,所述配合运动架(14)的下端通过第二弹簧(24)与限位垫片架(25)弹性连接。
7.根据权利要求6所述的一种用于加工侧壁的钨钢立铣刀,其特征在于:所述组合连接结构(1)、刀头结构(2)通过嵌套固定架(4)、第一防护环架(10)限位连接,所述对接稳固部件(7)、应力吸收部件(8)通过配合运动架(14)、保护加固座(21)限位连接。
8.根据权利要求7所述的一种用于加工侧壁的钨钢立铣刀,其特征在于:所述对接螺纹杆(3)上固定连接有第二连片(29),所述第二连片(29)的上端设有弹簧缓冲导杆(28),所述第二连片(29)通过弹簧缓冲导杆(28)弹性连接有第一连片(27),所述第一连片(27)、第二连片(29)平行设置。
9.一种用于加工侧壁的钨钢立铣刀的使用方法,采用权利要求7中的一种用于加工侧壁的钨钢立铣刀,其特征在于,包括以下步骤:
S1、使用者将组合连接结构(1)、刀头结构(2)通过对接螺纹杆(3)与外界的驱动件进行固定,此时的组合连接结构(1)进行转动,对接螺纹杆(3)带动嵌套固定架(4)、限位导杆(5)、适配内槽(6)整体进行运动,内置限位杆(20)处于限位导杆(5)上,且能够在适配内槽(6)上进行调节,进行缓冲连接;
S2、由于对接稳固部件(7)与嵌套固定架(4)进行固定,且内置限位杆(20)与嵌套固定架(4)的连接,能够带动刀头结构(2)整体进行转动,此时的对接稳固环(9)能够进行承托,限制配合运动架(14)的位置,由于离心的作用,使得配合运动架(14)能够进行运动,此时的配合运动架(14)通过铰接连轴(13)、铰接连杆(12)向外施加应力,内置组合导杆(23)、圆形连杆(26)进行限制,应力传导至适配卡架(18)、协同环架(19)上,使得适配卡架(18)、协同环架(19)能够通过圆形导架(16)进行变形,同时第一弹簧(17)能够进行向下的拉伸,保证整体的稳定,以此抵消应力作用;
S3、配合运动架(14)在第二弹簧(24)的作用下,拖拉配合运动架(14)向下,保证配合运动架(14)整体的稳固,旋转力作用在保护加固座(21)、刀头架(22)上,使得刀头架(22)进行转动,进行侧壁的铣削处理。
