专利号: 2025104425136
申请人: 沈阳恒创智能装备制造有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

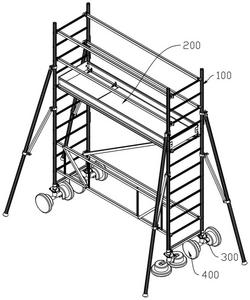

1.一种建筑施工用移动式脚手架,其特征在于,包括:

支撑框架;

工作平台,设置于所述支撑框架的上部;

连接件,所述连接件有四个,四个所述连接件设于所述支撑框架的下部四角;

滚轮机构,所述滚轮机构有四个,四个所述滚轮机构与四个所述连接件一一对应,所述滚轮机构包括支撑轴、轮体和切换组件;

所述支撑轴设置在所述连接件的下部;

所述轮体与所述支撑轴远离所述连接件的一端转动配合,所述轮体与地面具有第一接触形式和第二接触形式,当所述轮体与地面处于第一接触形式时,所述轮体的外周面与地面滚动接触,所述轮体与所述支撑轴的轴线重合,当所述轮体与地面处于第二接触形式时,所述轮体外侧面与地面处于面接触的形式,所述轮体的轴线与所述支撑轴的轴线相互垂直;

所述切换组件用于切换所述轮体与地面的接触形式,所述切换组件设于所述轮体内,且切换组件连接于所述支撑轴和所述轮体之间。

2.根据权利要求1所述的一种建筑施工用移动式脚手架,其特征在于,所述切换组件包括半球体,所述半球体与所述支撑轴的一端同轴固接,且所述半球体转动设于所述轮体内,所述轮体内同轴转动设置有转动环,所述转动环和所述半球体之间具有预设间距,所述预设间距内设有弹性件,所述弹性件的两端分别连接所述转动环和所述半球体,所述弹性件用于使得所述转动环和所述半球体相互远离;

所述轮体的周向一侧开设有避让槽,所述避让槽与所述轮体内部连通,且所述避让槽的宽度与所述支撑轴的直径相适配。

3.根据权利要求2所述的一种建筑施工用移动式脚手架,其特征在于,所述半球体与所述支撑轴同轴固接的一端设有第一环形平面,所述轮体内部开设有第二环形平面;

当所述轮体周面与地面滚动接触时,所述第一环形平面与所述第二环形平面相互贴合。

4.根据权利要求2所述的一种建筑施工用移动式脚手架,其特征在于,所述半球体与所述支撑轴同轴固接的一端设有第一环形平面,所述轮体内部开设有第二环形平面,所述第二环形平面的周向等间距设有若干的滚珠;

当所述轮体周面与地面滚动接触时,所述第一环形平面与所述滚珠转动抵接。

5.根据权利要求4所述的一种建筑施工用移动式脚手架,其特征在于,所述弹性件朝向所述半球体的一端端面设置有导向块,所述半球体的球面上开设有与所述导向块相适配的导向弧槽;

当所述导向块从所述导向弧槽的上端滑动至所述导向弧槽的下端时,所述轮体从其外周面与地面滚动接触的形式切换至其外侧面与地面处于面接触的形式。

6.根据权利要求5所述的一种建筑施工用移动式脚手架,其特征在于,所述轮体内部开设有第一球形弧槽,所述第一球形弧槽的轴线与所述轮体的轴线相重合。

7.根据权利要求6所述的一种建筑施工用移动式脚手架,其特征在于,所述轮体内部且靠近所述避让槽的周向一侧开设有第二球形弧槽,所述第二球形弧槽的轴线偏向于所述避让槽的所在一侧;

所述第一球形弧槽和所述第二球形弧槽的连通位置处设有倾斜凸起,所述倾斜凸起用于使得所述半球体从所述第一球形弧槽向所述第二球形弧槽内移动时,所述半球体受到的阻力逐渐增加。

8.根据权利要求1所述的一种建筑施工用移动式脚手架,其特征在于,所述支撑框架的四角可拆卸地设置有支撑杆。

9.根据权利要求1所述的一种建筑施工用移动式脚手架,其特征在于,所述支撑框架的外部且位于所述工作平台的四周设置有护栏。

10.根据权利要求1所述的一种建筑施工用移动式脚手架,其特征在于,所述支撑框架的内部设置有加强肋板。
