专利号: 2025104399875
申请人: 邬远利
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

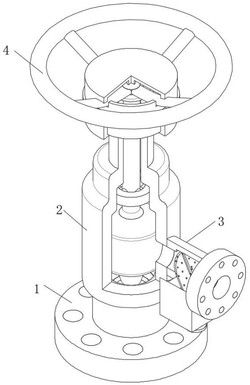

1.一种出油量可调的井口密封阀门,包括:

阀座(1);

辅助机构(2),该辅助机构(2)用于辅助节流,保护井口阀门内部,所述辅助机构(2)的底部与阀座(1)的顶部固定连接;

其特征在于,

该密封阀门还包括过滤机构(3)和调整机构(4);

其中,过滤机构(3),过滤机构(3)用于过滤液体中的泥沙,所述过滤机构(3)的外壁与辅助机构(2)的外壁固定连接,所述过滤机构(3)包括进液管(301),所述进液管(301)的外壁与辅助机构(2)的外壁固定连接,所述进液管(301)的内壁固定连接有筛板(302),所述筛板(302)的底部设置有转板(305),所述转板(305)的外壁与进液管(301)的内壁转动连接,所述筛板(302)靠近辅助机构(2)的一端滑动连接有滑块(303),所述滑块(303)靠近筛板(302)的一端转动连接有清洁杆(304);

调整机构(4),该调整机构(4)用于保护井口阀门的连接处,所述调整机构(4)的外壁与辅助机构(2)的顶部滑动连接;

所述辅助机构(2)包括阀体(201),所述阀体(201)的底部与阀座(1)的顶部固定连接,所述阀体(201)远离底座的一端的内壁螺纹连接有调节螺母(202),所述阀体(201)内壁的顶部均匀设置有第一伸缩杆(203),所述第一伸缩杆(203)的底部固定连接有固定环(204),所述固定环(204)的内部均匀设置有液压杆(205),所述液压杆(205)的外壁与固定环(204)的内壁固定连接,所述阀体(201)的内壁靠近阀座(1)的一端固定连接有密封组件(206);

所述过滤机构(3)还包括排出组件(309),所述排出组件(309)的顶部与进液管(301)的底部固定连接,所述排出组件(309)的内壁靠近阀体(201)的一端固定连接有第一挡块(306),所述第一挡块(306)的顶部固定连接有弹簧(307),所述弹簧(307)的内部设置有第二伸缩柱(308),所述第二伸缩柱(308)的顶部与转板(305)的底部转动连接,所述弹簧(307)的顶部与转板(305)的底部固定连接,所述排出组件(309)的内壁远离第一挡块(306)的一端固定连接有第二挡块(310),所述第二挡块(310)的底部与转板(305)的底部相接触;

所述调整机构(4)包括阀芯(401),所述阀芯(401)的顶部固定连接有阀杆(404),所述阀芯(401)的底部固定连接有活动杆(402),所述活动杆(402)的顶部与阀芯(401)的内壁相套接,所述活动杆(402)的底部固定连接有外壳(403),所述外壳(403)远离活动杆(402)的一端内壁与阀杆(404)的外壁滑动连接,所述阀杆(404)的顶部固定连接有防护组件(405),所述防护组件(405)的内壁与阀体(201)的外壁滑动连接。

2.根据权利要求1所述的一种出油量可调的井口密封阀门,其特征在于:所述密封组件(206)包括第一伸缩柱(2061),所述第一伸缩柱(2061)的外壁与阀体(201)的内壁固定连接,所述第一伸缩柱(2061)远离阀体(201)的一端固定连接有顶块(2062),所述阀体(201)的内壁靠近第一伸缩柱(2061)的一端固定连接有固定槽(2063),所述顶块(2062)的外壁与固定槽(2063)靠近阀体(201)一端的内壁相接触,所述固定槽(2063)远离顶块(2062)的一端固定连接有橡胶圈(2064),所述顶块(2062)远离第一伸缩柱(2061)一端的外壁与橡胶圈(2064)的内壁相接触。

3.根据权利要求1所述的一种出油量可调的井口密封阀门,其特征在于:所述排出组件(309)包括收集箱(3091),所述收集箱(3091)的顶部与进液管(301)的底部固定连接,所述收集箱(3091)内壁的底部固定连接有升降柱(3092),所述升降柱(3092)的顶部固定连接有活塞板(3093),所述活塞板(3093)的顶部均匀设置有刮条(3094),所述刮条(3094)的底部与活塞板(3093)的顶部固定连接。

4.根据权利要求3所述的一种出油量可调的井口密封阀门,其特征在于:所述活塞板(3093)的顶部均匀设置有第二伸缩杆(3095),所述第二伸缩杆(3095)的底部与活塞板(3093)的内壁固定连接,所述第二伸缩杆(3095)的顶部固定连接有堵塞头(3096),所述收集箱(3091)内壁的底部远离升降柱(3092)的一端固定连接有连接管(3097),所述收集箱(3091)的底部固定连接有底板(3098),所述底板(3098)的顶部固定连接有立柱(3099)。

5.根据权利要求1所述的一种出油量可调的井口密封阀门,其特征在于:所述防护组件(405)包括下罩壳(4053),所述下罩壳(4053)的内壁与阀体(201)的外壁滑动连接,所述下罩壳(4053)的顶部固定连接有密封圈(4054),所述下罩壳(4053)的顶部设置有上罩壳(4051),所述上罩壳(4051)的底部与下罩壳(4053)的顶部相卡接。

6.根据权利要求5所述的一种出油量可调的井口密封阀门,其特征在于:所述上罩壳(4051)内壁的顶部固定连接有顶杆(4052),所述顶杆(4052)的底部与阀杆(404)的顶部相接触,所述下罩壳(4053)的内部设置有盛放槽(4055),所述盛放槽(4055)的外壁与下罩壳(4053)的内壁转动连接,所述阀杆(404)的外壁固定连接有手轮(406),所述手轮(406)的外壁与上罩壳(4051)的内壁相套接。
