专利号: 2025102861164
申请人: 德清利雅特纺织整理有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-10-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

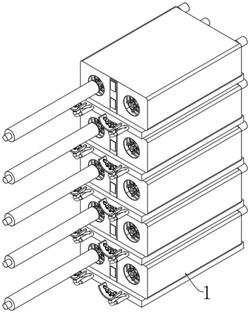

1.一种纺织品储存装置,包括储存箱(1),其特征在于:所述储存箱(1)数量设有多个并呈竖直状态依次固定设置,所述储存箱(1)由两个储存盒(2)组成,且两个储存盒(2)对称设置并固定连接,所述储存盒(2)内部固定设有用于将纺织辊固定于储存盒(2)中心位置的中心点定位机构(3),且储存盒(2)外壁一侧固定设有用于托举固定中心点后的纺织辊的托举组件(4),所述储存盒(2)内部固定设有用于对纺织辊一端进行固定并将纺织辊自动移动至储存盒(2)内部的拉动机构(5),所述拉动机构(5)包括用于对不同直径大小的纺织辊进行固定的固定组件(53)、用于顺应布料方向提高布料收卷紧度的第一收紧组件(52)以及用于转移固定组件(53)和收紧组件的拉动组件(51),所述拉动组件(51)包括支撑块(511)、第一电机(512)、螺纹杆(513)、滑杆(514)、第一移动块(515)和第二移动块(516),所述支撑块(511)数量设有两组,每组所述支撑块(511)设有两个,一组所述支撑块(511)之间通过轴承与螺纹杆(513)转动设置,且螺纹杆(513)与第一移动块(515)螺纹连接,另一组所述支撑块(511)之间与滑杆(514)固定连接,且第二移动块(516)内部贯穿有供滑杆(514)滑动的槽,所述第一收紧组件(52)包括第一圆框(521)、第一连接框(522)、第二电机(523)和连接块(524),所述第一移动块(515)和第二移动块(516)均与第一圆框(521)外壁固定设置,所述第一连接框(522)与第一圆框(521)固定设置,所述第一圆框(521)和第一连接框(522)内部均通过轴承转动设有齿轮,且两个齿轮之间啮合连接,所述第二电机(523)与第一连接框(522)外壁一侧固定设置且输出端与第一连接框(522)内部的齿轮固定连接,所述连接块(524)数量设有多个且沿第一圆框(521)内的齿轮圆周方向均匀设置,并且第一圆框(521)内壁开设有供连接块(524)滑动的滑槽,所述储存盒(2)内部靠近拉动机构(5)一侧固定设有用于在纺织辊移动时稳定纺织辊位置的稳固机构(6),所述稳固机构(6)和拉动机构(5)之间固定设有用于提高布料服帖度的平整机构(7)。

2.根据权利要求1所述的一种纺织品储存装置,其特征在于:所述中心点定位机构(3)包括多级伸缩杆(31)、中心板(32)、压力感应器(33)、L型杆(34)、第一电动推杆(35)和弧形夹板(36),所述多级伸缩杆(31)与储存盒(2)内壁中心点固定设置,且多级伸缩杆(31)延伸端与中心板(32)固定连接,所述中心板(32)外壁一侧与压力感应器(33)固定设置,所述L型杆(34)数量设有多个且沿中心板(32)圆周方向均匀设置,所述L型杆(34)与第一电动推杆(35)固定设置,且第一电动推杆(35)输出端与弧形夹板(36)固定设置。

3.根据权利要求1所述的一种纺织品储存装置,其特征在于:所述托举组件(4)包括手动伸缩杆(41)、第二电动推杆(42)、承托板(43)、旋转杆(44)、第一方形杆(45)和第一顺应辊(46),所述手动伸缩杆(41)与储存盒(2)外壁一侧固定连接,所述第二电动推杆(42)与手动伸缩杆(41)延伸端固定设置,且第二电动推杆(42)输出端与承托板(43)固定设置,所述旋转杆(44)数量设有多个且沿承托板(43)圆周方向均匀设有多个,并且旋转杆(44)通过轴承与承托板(43)转动设置,所述第一方形杆(45)与旋转杆(44)固定设置,且第一顺应辊(46)内部贯穿设有供第一方形杆(45)贯穿的槽,且第一顺应辊(46)与第一方形槽连接处设有轴承。

4.根据权利要求1所述的一种纺织品储存装置,其特征在于:所述固定组件(53)包括第一内圆框(531)、第一结合框(532)、第三电机(533)、转动块(534)、第三电动推杆(535)、抵接板(536)和转动辊(537),所述第一内圆框(531)外壁与多个连接块(524)固定设置,所述第一内圆框(531)和第一结合框(532)内部均通过轴承转动设有齿轮,且两个齿轮之间啮合连接,所述第三电机(533)与第一结合框(532)外壁一侧固定设置且输出端与第一结合框(532)内部的齿轮固定连接,所述转动块(534)数量设有多个且沿第一内圆框(531)内的齿轮圆周方向均匀设置,并且第一内圆框(531)内壁开设有供转动块(534)滑动的滑槽,所述第三电动推杆(535)与转动块(534)外壁固定设置,所述抵接板(536)与第三电动推杆(535)输出端固定连接,所述转动辊(537)数量设有多个且沿抵接板(536)圆周方向均匀设置。

5.根据权利要求1所述的一种纺织品储存装置,其特征在于:所述稳固机构(6)包括对不同直径大小的纺织辊进行定位并顺应纺织辊拉动方向的定位组件(62)以及用于顺应布料方向提高布料收卷紧度的第二收紧组件(61)和用于检测纺织辊长度并提醒拉动机构(5)停止拉动的感应组件(63),所述第二收紧组件(61)包括第二圆框(611)、第二连接框(612)、第四电机(613)和固定块(614),所述第二连接框(612)与第二圆框(611)固定设置,所述第二圆框(611)和第二连接框(612)内部均通过轴承转动设有齿轮,且两个齿轮之间啮合连接,所述第四电机(613)与第二连接框(612)外壁一侧固定设置且输出端与第二连接框(612)内部的齿轮固定连接,所述固定块(614)数量设有多个且沿第二圆框(611)内的齿轮圆周方向均匀设置,并且第二圆框(611)内壁开设有供固定块(614)滑动的滑槽,所述第二圆框(611)与储存盒(2)内壁固定连接。

6.根据权利要求5所述的一种纺织品储存装置,其特征在于:所述定位组件(62)包括第二内圆框(621)、第二结合框(622)、第五电机(623)、带动块(624)、第四电动推杆(625)、定位板(626)和第一万向轮(627),所述第二内圆框(621)外壁与多个固定块(614)固定设置,所述第二内圆框(621)和第二结合框(622)内部均通过轴承转动设有齿轮,且两个齿轮之间啮合连接,所述第五电机(623)与第二结合框(622)外壁一侧固定设置且输出端与第二结合框(622)内部的齿轮固定连接,所述带动块(624)数量设有多个且沿第二内圆框(621)内的齿轮圆周方向均匀设置,并且第二内圆框(621)内壁开设有供带动块(624)滑动的滑槽,所述第四电动推杆(625)与带动块(624)外壁固定设置,所述定位板(626)与第四电动推杆(625)输出端固定连接,所述第一万向轮(627)数量设有多个且沿定位板(626)圆周方向均匀设置,并且通过轴承与定位板(626)外壁转动设置。

7.根据权利要求6所述的一种纺织品储存装置,其特征在于:所述感应组件(63)包括感应板(631)、感应伸缩板(632)、第二万向轮(633)和触碰开关(634),所述感应板(631)与其中一个所述定位板(626)外壁一侧固定连接,所述感应伸缩板(632)通过弹簧在感应板(631)内部滑动设置且延伸出感应板(631)内部,并且感应板(631)内顶壁与触碰开关(634)固定连接,所述第二万向轮(633)数量设有多个且与感应伸缩板(632)底部通过轴承转动设置。

8.根据权利要求7所述的一种纺织品储存装置,其特征在于:所述平整机构(7)包括第一侧板(71)、第二侧板(72)、转动杆(73)、电动机(74)和平整折叠板(75),所述第一侧板(71)和第二侧板(72)分别与抵接板(536)和定位板(626)固定设置,所述转动杆(73)设有两个且分别通过轴承与第一侧板(71)、第二侧板(72)转动设置,所述电动机(74)与第一侧板(71)固定设置且输出端与转动杆(73)固定连接,两个所述转动杆(73)之间与平整折叠板(75)固定连接。
