专利号: 2025102581731
申请人: 成都航空职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种用于数控机床的磨削装置,包括机台,所述机台前端固定连接有控制台,所述机台上端固定连接有屏蔽盒,所述机台上端位于屏蔽盒内腔的部分固定安装有动力锯,其特征在于:所述机台上端设置有工件输送结构,所述机台上端右部设置有与动力锯通过皮带传动连接的磨削结构;所述工件输送结构包括机台上端前后对称开设的引导组件,两个所述引导组件内表面分别设置有呈对称分布的固定组件;

所述引导组件包括机台上端开设的T形滑槽,所述机台内腔位于T形滑槽下侧的部分开设有与T形滑槽内腔连通的L形引导槽,所述L形引导槽内表面滑动连接有限位轮;所述固定组件包括与T形滑槽内表面滑动连接的T形滑块,所述T形滑块上端滑动连接有底座,所述底座内表面设置有夹持组件;

所述底座下端开设有限位槽,所述限位槽内表面靠近动力锯的一侧固定连接有与T形滑块固定连接的压缩弹簧一,所述底座内表面与夹持组件滑动连接;

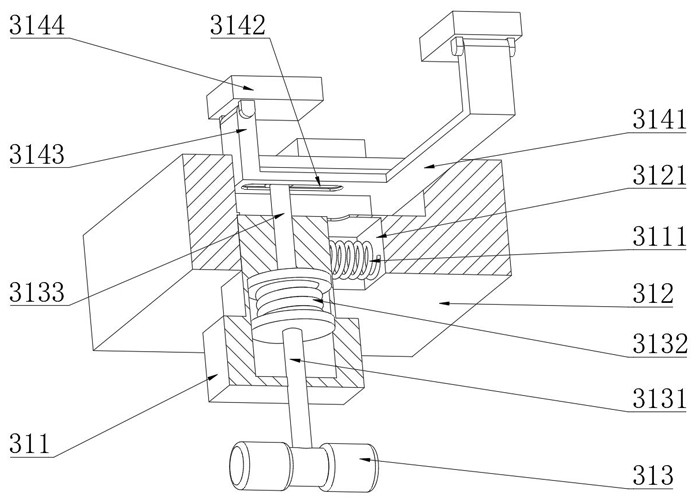

所述夹持组件包括与底座内表面滑动连接的T形板,所述T形板下端对应T形滑块上部的位置开设有直槽,所述T形板上端呈三角分布固定连接有立板,三个所述立板上端均贯穿底座内表面延伸至底座上端并转动连接有夹持板,所述夹持板下端固定连接有与相邻立板相吸引的磁性块;

所述限位轮外表面中部转动连接有连接杆一,所述连接杆一上端贯穿T形滑块下端延伸至T形滑块内腔并固定连接有牵引弹簧一,所述牵引弹簧一上端固定连接有连接杆二,所述连接杆二上端贯穿T形滑块内腔延伸至底座内腔并与直槽内表面滑动连接;所述磨削结构包括与机台上端中部固定连接的轴承支架二,所述轴承支架二内表面转动连接有与动力锯通过皮带传动连接的传动轴,所述传动轴外表面左右两侧均滑动连接有磨削组件,两侧所述T形滑槽内表面均设置有与磨削组件固定连接的联动组件;所述磨削组件包括与机台上端固定连接的轴承支架一,所述轴承支架一内表面转动连接有与传动轴外表面滑动连接的连接轴,所述连接轴外表面转动连接有与支架滑槽内表面滑动连接的活动板,所述活动板远离轴承支架二的一端与联动组件固定连接;

所述联动组件包括T形滑槽内腔底壁靠近轴承支架二一侧开设的垂直滑槽,所述垂直滑槽内表面滑动连接有立柱,所述立柱外表面固定连接有缆绳一,所述缆绳一远离立柱的一端固定连接有牵引弹簧二,所述牵引弹簧二远离缆绳一的一端固定连接有与活动板固定连接的缆绳二。

2.根据权利要求1所述的一种用于数控机床的磨削装置,其特征在于:所述L形引导槽左侧部分为倾斜轨迹且起点高度高于终点高度,所述L形引导槽右侧部分为水平轨迹与左侧部分终点相接。

3.根据权利要求1所述的一种用于数控机床的磨削装置,其特征在于:所述底座靠近动力锯的一端开设有弧形角。

4.根据权利要求2所述的一种用于数控机床的磨削装置,其特征在于:所述机台前端固定安装有牵引电机,所述牵引电机输出端固定连接有与机台内腔转动连接的缠绕辊,所述缠绕辊外表面前后对称缠绕连接有牵引绳,所述牵引绳呈环形其两侧端口均与相邻T形滑块两个端面固定连接。

5.根据权利要求3所述的一种用于数控机床的磨削装置,其特征在于:所述机台上端左右对称固定连接有与同侧弧形角位置相对应的限位块。

6.根据权利要求1所述的一种用于数控机床的磨削装置,其特征在于:所述磨削组件还包括机台上端开设于轴承支架一与轴承支架二之间的支架滑槽,所述活动板靠近轴承支架一的一端转动连接有与轴承支架一固定连接的压缩弹簧二,所述连接轴远离轴承支架二的一端固定连接有磨削盘。
