专利号: 2025102315019
申请人: 湖南工程学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

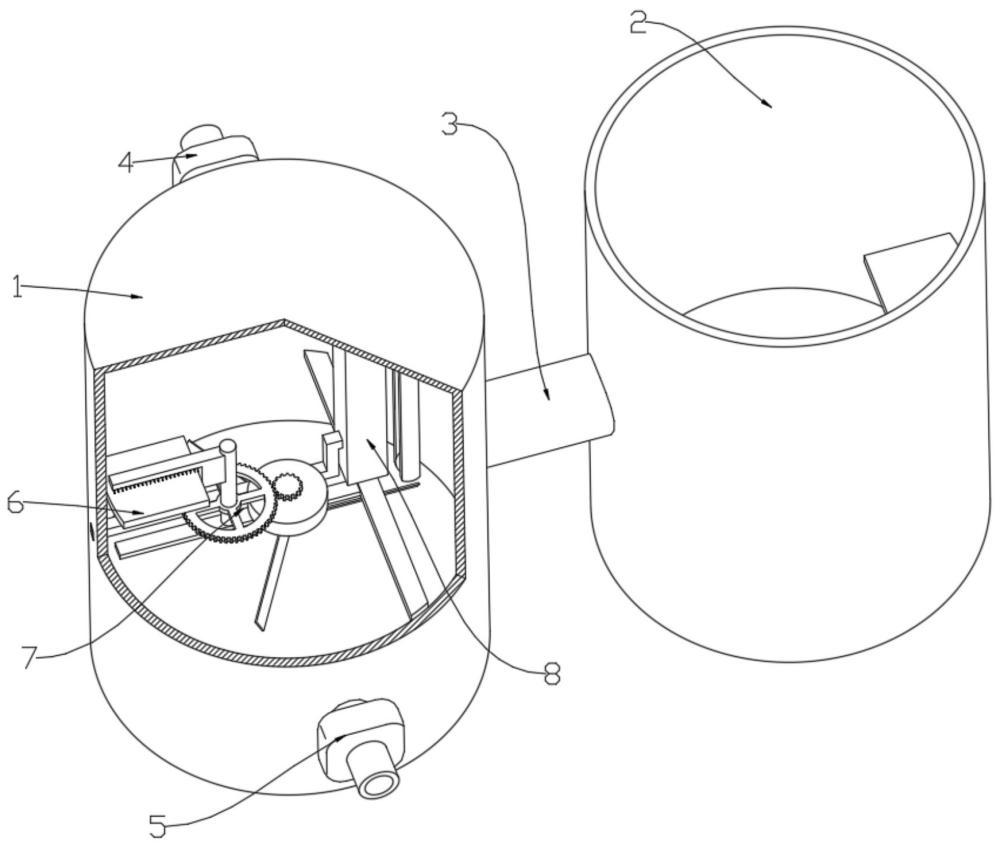

1.一种基于微生物燃料电池的污水处理设备,包括阳极室(1)、固定设于阳极室(1)内壁的阳极板(6)、固定设于阳极室(1)进水口的电磁阀一(4)以及固定设于阳极室(1)出水口的电磁阀二(5),其特征在于:还包括设置在阳极室(1)内部的监测组件(8)以及固定设于监测组件(8)一侧的清理搅拌组件(7);

所述监测组件(8)包括流量监测单元(11)和水位监测单元(12),所述流量监测单元(11)固定设于阳极室(1)内壁,所述水位监测单元(12)固定设于阳极室(1)的底部内壁;

所述清理搅拌组件(7)包括清扫单元(9)和搅拌单元(10),所述搅拌单元(10)固定设于流量监测单元(11)的一侧,所述清扫单元(9)固定设于搅拌单元(10)的一侧,所述清扫单元(9)与搅拌单元(10)传动连接,所述清扫单元(9)与流量监测单元(11)管道连接;

所述流量监测单元(11)包括固定设于阳极室(1)内壁的支撑架(13)、固定设于支撑架(13)顶壁的气压筒(14)、滑动设于气压筒(14)内部的滑块(15)、开设在气压筒(14)内壁的开关槽(19)、旋转设于开关槽(19)表面的拨动杆(17)、固定设于开关槽(19)侧壁的磁铁(18)以及固定设于开关槽(19)内顶壁的触碰开关一(20),所述滑块(15)下壁与气压筒(14)内底壁之间固定设有弹簧(16),所述触碰开关一(20)与电磁阀二(5)电性控制连接;

所述水位监测单元(12)包括固定设于阳极室(1)底部内壁的限位架(30)、活动设于限位架(30)内的浮球(31)、固定设于限位架(30)底部内壁的触碰开关二(32)以及固定设于限位架(30)顶部内壁的触碰开关三(33);

所述触碰开关二(32)与电磁阀二(5)电性控制连接,所述触碰开关二(32)与电磁阀一(4)电性控制连接,所述触碰开关三(33)与电磁阀一(4)电性控制连接。

2.根据权利要求1所述的一种基于微生物燃料电池的污水处理设备,其特征在于:所述搅拌单元(10)包括固定设于支撑架(13)顶壁的叶轮罩(27),旋转设于叶轮罩(27)内的驱动叶轮(26),同轴固定设于驱动叶轮(26)转轴顶部的齿轮一(23)、同轴固定设于驱动叶轮(26)转轴底部的搅拌叶轮(28),贯通固定设于叶轮罩(27)侧壁的进气管(25)以及贯通固定设于叶轮罩(27)侧壁的出气管(29),所述进气管(25)另一端贯通固定设于气压筒(14)底部侧壁,所述出气管(29)另一端贯穿伸出阳极室(1)外壁。

3.根据权利要求2所述的一种基于微生物燃料电池的污水处理设备,其特征在于:所述清扫单元(9)包括旋转设于支撑架(13)顶壁的旋转杆(22),同轴固定设于旋转杆(22)上的齿轮二(24)、固定设于旋转杆(22)表面的阳极刷(21),所述齿轮二(24)与齿轮一(23)啮合连接。
