专利号: 2025102082752
申请人: 苏州市涛盛金属制品有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-07-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

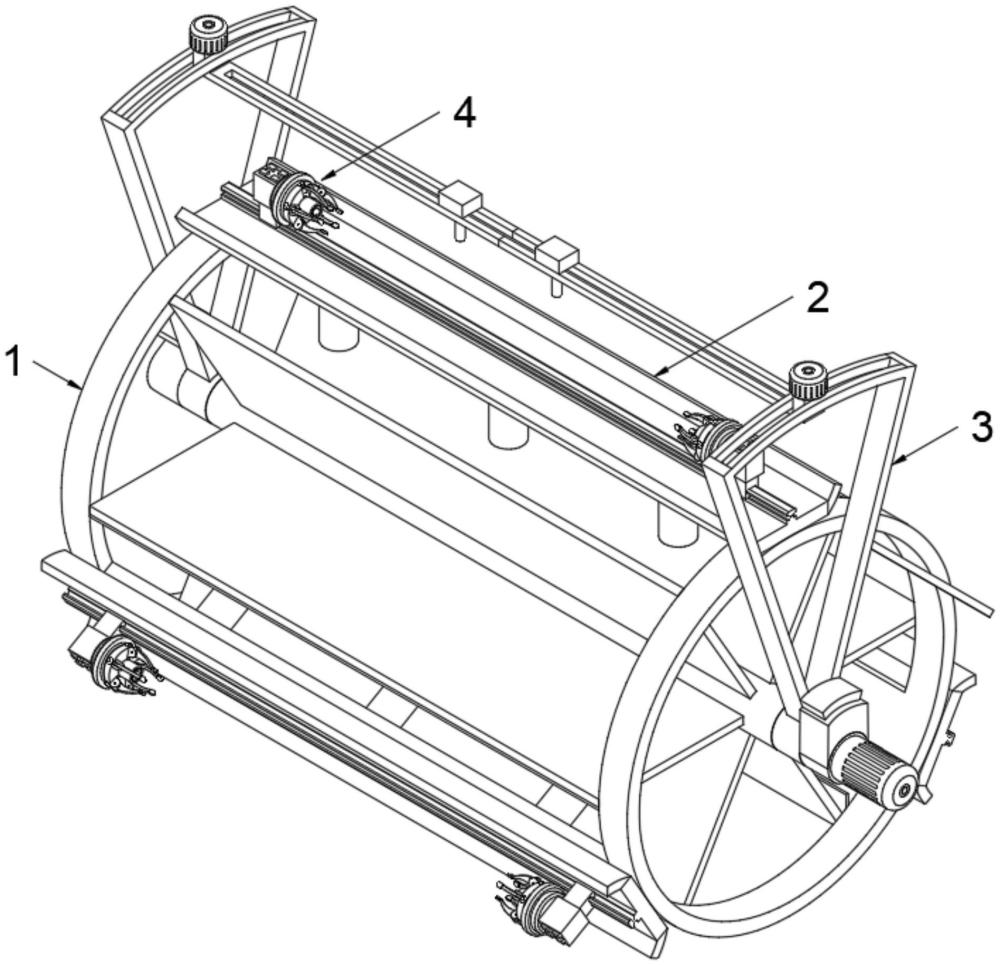

1.具有防偏移功能的金属制品加工点焊装置,包括旋转轮架(1),其特征在于,所述旋转轮架(1)外周壁上设置有多组递料配合架(2),所述递料配合架(2)顶部设置有限位架套(4),所述限位架套(4)顶部套接有可调式对接夹持机构(5),所述可调式对接夹持机构(5)包括连接臂杆(501)和限位中筒(504),所述连接臂杆(501)外壁上环形阵列设置有多组限位爪(503),所述限位中筒(504)内部滑动套接有内抵压杆(507);

所述旋转轮架(1)的中部设置有中轴(103),所述中轴(103)的两端轴体外壁上套接有焊接支撑架(3),所述焊接支撑架(3)顶部设置有滑动横梁(305),所述滑动横梁(305)底部设置有朝向递料配合架(2)的点焊机械臂(307);

所述旋转轮架(1)外周壁上设置有多组加强筋架(101),所述中轴(103)外壁上套接有板筒罩(106),所述板筒罩(106)外壁上设置有与旋转轮架(1)内侧壁固定卡接的隔断板(102),所述中轴(103)一端设置有伺服电机(104);

每两组所述隔断板(102)对称卡位为一组加强筋架(101)的两侧,靠近加强筋架(101)同一侧的一组隔断板(102)板面边缘设置有翻转板(105),且翻转板(105)与隔断板(102)铰接处设置有微型旋转电机。

2.根据权利要求1所述的具有防偏移功能的金属制品加工点焊装置,其特征在于,所述递料配合架(2)底部设置有贯穿加强筋架(101)的多组调位气缸架(202),所述递料配合架(2)顶部中心设置有中调气缸架(201),所述中调气缸架(201)顶部套接有滑动套架(203)。

3.根据权利要求1所述的具有防偏移功能的金属制品加工点焊装置,其特征在于,所述限位架套(4)朝向焊接支撑架(3)的一端设置有卡套(401),所述限位架套(4)远离焊接支撑架(3)的一端设置有抓盘回转气缸(402),所述抓盘回转气缸(402)端面设置有与可调式对接夹持机构(5)连接的对接套盘(403)。

4.根据权利要求1所述的具有防偏移功能的金属制品加工点焊装置,其特征在于,所述连接臂杆(501)一端插入对接套盘(403)内部,所述连接臂杆(501)端面环形阵列排布设置有多组爪轴件(502),所述限位爪(503)套接在爪轴件(502)内部,且限位爪(503)朝向连接臂杆(501)的一端外壁上设置有环形齿槽。

5.根据权利要求4所述的具有防偏移功能的金属制品加工点焊装置,其特征在于,所述限位中筒(504)内壁上环形阵列设置有多组膨胀气囊垫(505),所述限位中筒(504)内部中心设置有与内抵压杆(507)套接的弹簧杆,所述限位中筒(504)一端插入连接臂杆(501)内部中心,所述内抵压杆(507)中部杆体外壁上凹陷设置有多组矩形齿槽,所述连接臂杆(501)内部贯穿套接有连接轴(506),所述连接轴(506)上下轴体上设置有与矩形齿槽和环形齿槽啮合传动的适配齿件。

6.根据权利要求1所述的具有防偏移功能的金属制品加工点焊装置,其特征在于,所述焊接支撑架(3)两端底部设置有支撑套件(302),所述焊接支撑架(3)同一侧中部架体上设置有斜支撑架(301),所述焊接支撑架(3)顶部设置有弧形导架(303)。
