专利号: 2025101414820
申请人: 宜春市富锐气体有限责任公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

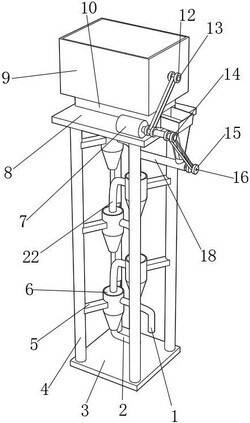

1.一种锂辉石生产粗颗粒悬浮预热器,其特征在于,包括:

支撑底座(3),支撑底座(3)的上表面固定连接有四个支撑杆(4),四个支撑杆(4)的上表面固定连接有顶板(8);

预热器组件,预热器组件设置在四个支撑杆(4)上,

筛分送料组件,筛分送料组件包括出料箱(10),出料箱(10)的上表面固定连接有与其相通的防护箱(9),防护箱(9)内部的前后内壁均开设有弧形滑槽(37),其中,两个弧形滑槽(37)的内壁均滑动连接有两个弧形滑块(28),两个上下对应弧形滑块(28)的相对面固定连接有筛分桶(32);

其中,筛分桶(32)的表面开设有多个与其相通的筛分孔;

所述出料箱(10)的前表面开设有与其相通的矩形槽(11),出料箱(10)的内壁固定连接有倾斜板(29);

倾斜板(29)的前端贯穿出矩形槽(11)的内壁,倾斜板(29)的下表面固定连接有与其相通的锥形连接箱(17);

所述顶板(8)的上表面固定连接有气泵(25),气泵(25)的输出端固定连接有第二输气管(24),第二输气管(24)远离气泵(25)的一端固定连接有与其相通的第一输气管(23);

其中,第一输气管(23)的下表面固定连接有L形固定板(35),L形固定板(35)与防护箱(9)固定连接,第一输气管(23)的前表面固定连接有多个与其相通的第三输气管(36);

其中,多个第三输气管(36)贯穿进出料箱(10)的内部,多个第三输气管(36)均与倾斜板(29)的上表面相贴合;

所述锥形连接箱(17)的下表面固定连接有与其相通的输料管(18),输料管(18)的前表面转动连接有第二连接轴(16);

其中,第二连接轴(16)的后端转动贯穿进输料管(18)的内壁,第二连接轴(16)的外壁固定套接有螺旋叶片(38);

其中,第二连接轴(16)前端的外壁固定套接有第三皮带轮(15),第三皮带轮(15)与位于前侧的第二皮带轮(14)通过第二皮带传动连接在一起。

2.根据权利要求1所述的一种锂辉石生产粗颗粒悬浮预热器,其特征在于:所述筛分桶(32)的前表面固定连接有第一连接轴(13),第一连接轴(13)的前端转动贯穿出防护箱(9)的前表面;

其中,第一连接轴(13)的外壁固定套接有第一皮带轮(12),筛分桶(32)的后表面固定套接有第二密封轴承(33),第二密封轴承(33)与筛分桶(32)相通。

3.根据权利要求2所述的一种锂辉石生产粗颗粒悬浮预热器,其特征在于:所述第二密封轴承(33)的内壁固定套接有输送管(20),输送管(20)的后端贯穿出防护箱(9)的后表面,输送管(20)的后端固定连接有与其相通的连接管(19),输送管(20)的下表面固定连接有与其相通的矩形出料箱(39)。

4.根据权利要求3所述的一种锂辉石生产粗颗粒悬浮预热器,其特征在于:所述防护箱(9)的左右内壁均固定连接有两个导料板(34),两个导料板(34)的相对端均呈倾斜状固定连接在防护箱(9)的底壁上,防护箱(9)的上表面设置有防护门;

其中,防护门的下表面固定连接有凹形板(26),凹形板(26)的凹形处固定连接有多个硬质刷毛(27);

其中,顶板(8)的上表面固定连接有伺服电机(7),伺服电机(7)的输出端固连接有第三连接轴(31),第三连接轴(31)的外壁固定套接有两个第二皮带轮(14);

其中,位移后侧的第二皮带轮(14)与第一皮带轮(12)通过第一皮带传动连接在一起。

5.根据权利要求1所述的一种锂辉石生产粗颗粒悬浮预热器,其特征在于:所述预热器组件包括固定板(5)、通气管(1)、连接软管(2)、反应筒(6)、通气筒(22),支撑底座(3)上错落设置有多个反应筒(6),每相邻的两个反应筒(6)共同连接并连通有通气筒(22);

其中,通气筒(22)与位于上方的反应筒底部的下料管道连接并连通,上部的通气筒(22)连接与其相通的下料管道,下部的反应筒(6)连接与其相通的连接软管(2),下部相邻的两个反应筒(6)共同连接与其相通的通气管(1)。

6.根据权利要求5所述的一种锂辉石生产粗颗粒悬浮预热器,其特征在于:多个所述反应筒(6)的外壁均固定连接有固定板(5),多个固定板(5)分别与相对应的支撑杆(4)固定连接,输料管(18)后端和与其相对应的通气筒(22)固定连接,输料管(18)与和其相连接的通气筒(22)相通。

7.根据权利要求6所述的一种锂辉石生产粗颗粒悬浮预热器,其特征在于:所述反应筒(6)的内壁固定连接有矩形固定板(21),矩形固定板(21)上固定套接有第一密封轴承(30),第一密封轴承(30)的内壁固定套接有第四连接轴(43),第四连接轴(43)的下端固定连接有风扇(40);

其中,第四连接轴(43)上端的外壁的前后两侧均固定连接有两个连接杆(41),两个上对应连接杆(41)均远离第四连接轴(43)的一端均固定连接有弧形刮板(42),两个前后对应的弧形刮板(42)的弧形处均与反应筒(6)的内壁相贴合,其中,多个反应筒(6)的结构完全相同。
