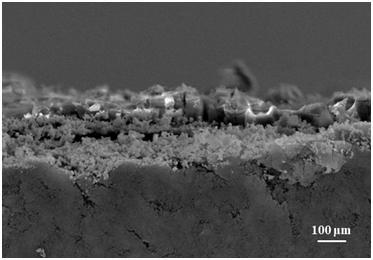

1.一种胺修饰铜气体扩散电极的制备方法，其特征在于：首先在碳纸表面喷涂负载铜纳米颗粒，得到铜气体扩散电极；然后在铜气体扩散电极表面继续喷涂负载胺，得到胺修饰铜气体扩散电极；具体包括如下步骤：步骤1、将铜纳米颗粒分散在异丙醇、水、5wt% Nafion溶液的混合液中，形成浆料，然后将浆料喷涂于碳纸上，得到铜气体扩散电极；

步骤2、将胺溶解在异丙醇和5wt% Nafion溶液的混合液中，然后将所得溶液喷涂于步骤1所得的铜气体扩散电极上，即得胺修饰铜气体扩散电极。

2.根据权利要求1所述的胺修饰铜气体扩散电极的制备方法，其特征在于：步骤1中，所述铜纳米颗粒的粒径为25 50 nm。

~

3.根据权利要求1所述的胺修饰铜气体扩散电极的制备方法，其特征在于：步骤1中，铜‑2纳米颗粒在气体扩散电极上的负载量为0.5 1.5 mg·cm 。

~

4.根据权利要求1所述的胺修饰铜气体扩散电极的制备方法，其特征在于：步骤2中，所述胺为吩嗪、1‑氨基蒽醌、N‑苯基‑1‑萘胺、4,4’‑偶氮吡啶或偶氮苯。

5.根据权利要求1所述的胺修饰铜气体扩散电极的制备方法，其特征在于：步骤2中，胺‑2在气体扩散电极上的负载量为0.02 0.20 mg·cm 。

~

6.一种权利要求1 5中任意一项所述制备方法所制得的胺修饰铜气体扩散电极。

~

7.一种权利要求6所述胺修饰铜气体扩散电极在脉冲电催化C‑N耦联合成尿素中的应用。

8.根据权利要求7所述的应用，其特征在于：在流动电解池体系中，以泡沫镍为对电极、以Ag/AgCl为参比电极、以所述胺修饰铜气体扩散电极为工作电极、以硝酸钾水溶液为阴阳极电解液，将CO2通入流动电解池体系中，施加脉冲电位进行反应，将CO2与硝酸盐共还原得到尿素。

9.根据权利要求8所述的应用，其特征在于：所述施加脉冲电位是指施加由氧化电位和还原电位组成的周期性电位；所述氧化电位的值为0.2 0.4 V vs. RHE，所述还原电位的值~为‑0.1 ‑0.5 V vs. RHE；每个周期内施加氧化电位的时长为4 6 s、施加还原电位的时长~ ~为5 15 s。

~
