1.一种金属铸造模具,其特征在于,包括:
机架;
定模,定模设于机架上;
动模,动模滑动设于机架上,动模和定模的相对面开设有模腔,当动模滑动至其与定模相连接后,模腔完成合模,当动模滑动至其与定模脱离连接后,模腔完成开模;

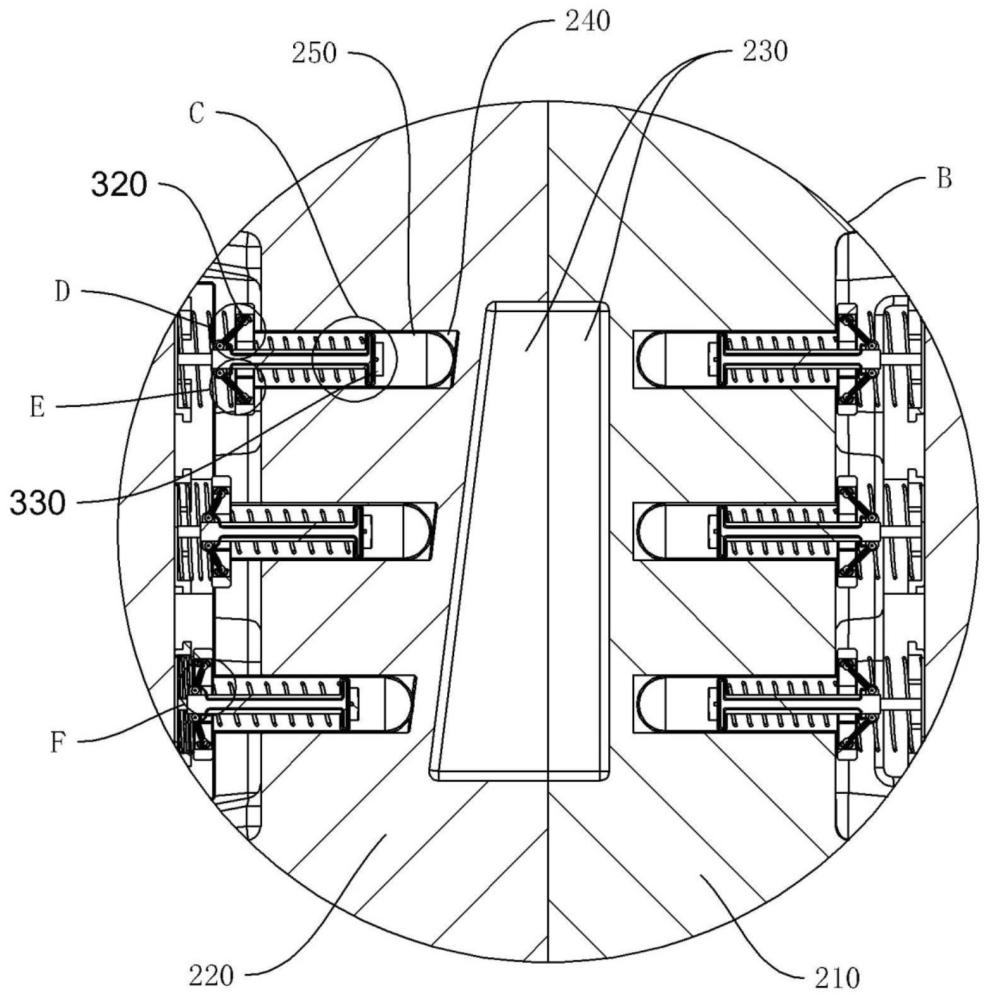

温度调节组件,温度调节组件有多个,多个温度调节组件沿模腔的长度方向间隔排布,且温度调节组件插装在定模以及动模内部,定模内部插装的温度调节组件和动模内部插装的温度调节组件在水平方向上一一对应,温度调节组件通过自动调节其换热效率以实现对定模和动模的温度调节,且温度调节组件配置成模腔的长度方向上的截面面积越大,此处的温度调节组件的换热效率就越高,模腔的长度方向上的截面面积越小,此处的温度调节组件的换热效率就越低;所述温度调节组件包括导热柱塞、流量调节单元、驱动单元和基板,导热柱塞穿过基板并插装在定模以及动模内部,导热柱塞内开设有换热介质的流通回路,流量调节单元有两个,两个流量调节单元间隔设于导热柱塞的外部且两个流量调节单元分别与流通回路的输入端和输出端相连通,两个流量调节单元远离流通回路的一端设于基板上,基板上分别设有第一流量输入端口和第一流量输出端口,两个流量调节单元远离流通回路的一端分别与第一流量输入端口和第一流量输出端口相连通,驱动单元用于驱动流量调节单元动作,以调节流通回路内的换热介质的流量;所述流量调节单元包括第一铰接套杆、第二铰接套杆、第一铰接柱、第二铰接柱、第一铰接座和第一半环块,第一铰接座设置在导热柱塞的外部一端,第一铰接柱与第一铰接座相铰接,第一铰接柱设置在第一铰接套杆的一端,第一铰接套杆的另一端与第二铰接套杆滑动套接,第二铰接套杆远离第一铰接套杆的一端与第二铰接柱固定连接,第二铰接柱铰接在基板上,第一半环块与第二铰接柱同心嵌套且第一半环块设置在基板上;
与流通回路的输入端相连通的流量调节单元所对应的第一半环块的内侧圆弧面上开设有第一流通孔,第一流通孔的一端与第一流量输入端口连通,所对应的第二铰接套杆内开设有第一流道,第一流道的一端能够与第一流通孔连通,第一流道的另一端插装有第一连接软管,第一连接软管装设于所对应的第一铰接套杆内,且第一连接软管远离第一流道的一端插装在流通回路的输入端;
驱动单元用于驱动所对应的第二铰接柱相对于第一半环块转动,以改变第一流通孔和第一流道的重合面积,进而调节换热介质的输入流量;
与流通回路的输出端相连通的流量调节单元所对应的第一半环块的内侧圆弧面上开设有第二流通孔,第二流通孔的一端与第一流量输出端口连通,所对应的第二铰接套杆内开设有第二流道,第二流道的一端能够与第二流通孔连通,第二流道的另一端插装有第二连接软管,第二连接软管装设于所对应的第一铰接套杆内,且第二连接软管远离第二流道的一端插装在流通回路的输出端;
驱动单元用于驱动所对应的第二铰接柱相对于第一半环块转动,以改变第二流通孔和第二流道的重合面积,进而调节换热介质的输出流量。
2.根据权利要求1所述的一种金属铸造模具,其特征在于,所述基板上设有第二流量输入端口,第二流量输入端口和第一流量输入端口互不连通,且第二流量输入端口和第一流量输入端口中的换热介质的温度不同;
与流通回路的输入端相连通的流量调节单元所对应的第一半环块的内侧圆弧面上还开设有第三流通孔,第三流通孔与第二流量输入端口相连通,且第三流通孔与第一流通孔互不连通;
驱动单元还用于驱动所对应的第二铰接柱相对于第一半环块转动,以使得第一流道的一端能够择一与第一流通孔或者第三流通相连通。
3.根据权利要求2所述的一种金属铸造模具,其特征在于,所述基板上设有第二流量输出端口,第二流量输出端口和第一流量输出端口互不连通;
与流通回路的输出端相连通的流量调节单元所对应的第一半环块的内侧圆弧面上还开设有第四流通孔,第四流通孔与第二流量输出端口相连通,且第四流通孔与第二流通孔互不连通;
驱动单元还用于驱动所对应的第二铰接柱相对于第一半环块转动,以使得第二流道的一端能够与第二流通孔或者第四流通孔择一相连通。
4.根据权利要求1所述的一种金属铸造模具,其特征在于,所述第一连接软管和第二连接软管的两端均设有波纹状可伸缩结构。
5.根据权利要求1所述的一种金属铸造模具,其特征在于,所述定模和动模的侧面均开设有若干的插装孔,若干的插装孔沿模腔的长度方向间隔排布,插装孔向定模以及动模的内部延伸,且若干插装孔的孔底与模腔之间的间距相同;
插装孔内套设有导热套筒,导热套筒与插装孔的底部相抵接,导热柱塞滑动插装在导热套筒内。
6.根据权利要求5所述的一种金属铸造模具,其特征在于,所述驱动单元包括磁体、第一弹性件、第二弹性件、液压机构和压板,液压机构设置在机架上,液压机构的输出端与压板固定连接,存料单元与动模固定连接,压板和基板之间通过第一弹性件弹性连接,基板和导热柱塞之间通过第二弹性件弹性连接,磁体设置在导热柱塞远离第二弹性件的一端端面上,且定模和动模中同一水平高度的两个磁体的相对面的磁性相同;
第一弹性件配置成压板和基板之间相互靠近时,第一弹性件被压缩;
第二弹性件配置成导热柱塞的塞体和基板相互靠近时,第二弹性件被压缩。
7.根据权利要求6所述的一种金属铸造模具,其特征在于,所述压板和定模之间以及压板和动模之间均设置有导向柱,导向柱的轴线平行于导热柱塞的轴线。
8.根据权利要求7所述的一种金属铸造模具,其特征在于,所述基板的侧面开设有导向通孔,导向柱穿过导向通孔。
