专利号: 202510047548X
申请人: 滁州市金海塑胶模具有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

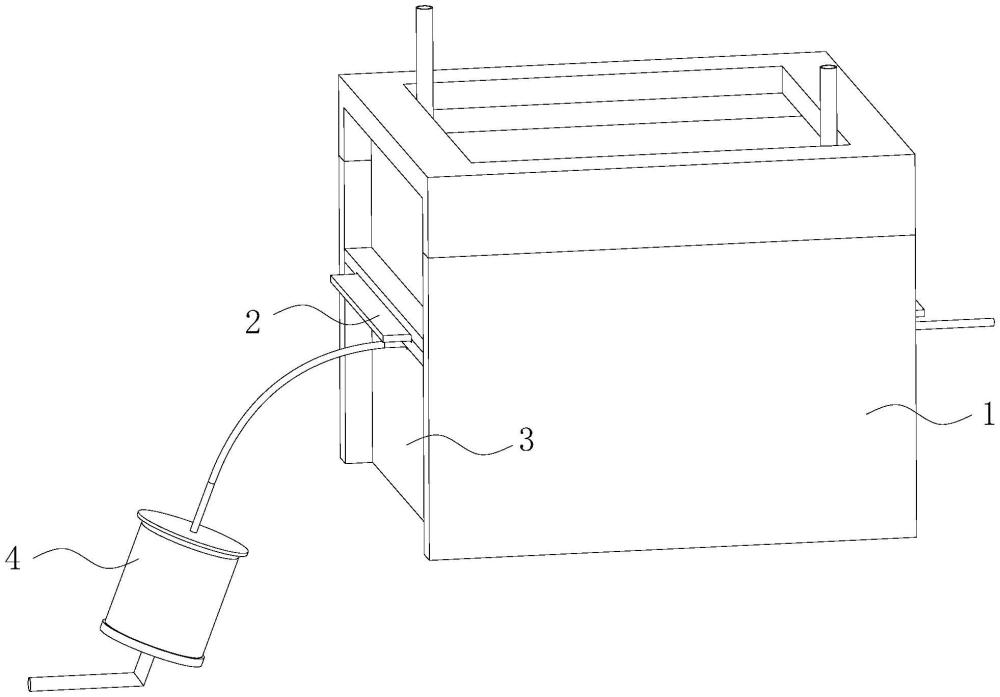

1.一种具有防止粘模功能的塑胶冲压模具,包括塑形单元(2),其包括第一模块(21)和第二模块(22),其两者受驱冲压片料(20)塑形,其特征在于,还包括:均温机构(1),其包括对称设置于所述片料(20)两侧的挡基板(11)和沿所述第一模块(21)对称设置的活动夹板(32),其中,两个所述活动夹板(32)、两个所述挡基板(11)和所述第二模块(22)形成独立空间;

送气单元(4),其包括分别固定连通于所述独立空间两端的送气管和抽气管(43)。

2.根据权利要求1所述的一种具有防止粘模功能的塑胶冲压模具,其特征在于,所述挡基板(11)上设置有固定框(12),还包括侧夹持机构(3),其包括设置于固定框(12)上的固定夹板(31),所述活动夹板(32)随所述第二模块(22)移动而移动,使所述活动夹板(32)于所述第二模块(22)合模前贴合所述固定夹板(31)。

3.根据权利要求2所述的一种具有防止粘模功能的塑胶冲压模具,其特征在于,所述活动夹板(32)滑动连接于所述第二模块(22)上,其两者间设置有第一弹簧(221),所述第一弹簧(221)牵拉所述活动夹板(32)向所述固定夹板(31)延伸。

4.根据权利要求3所述的一种具有防止粘模功能的塑胶冲压模具,其特征在于,两个所述活动夹板(32)上均开设有分岔气口(321),两个所述分岔气口(321)分别固定连通所述送气管和所述抽气管(43),固定连通所述抽气管(43)的所述活动夹板(32)上开设有水平槽(431)。

5.根据权利要求3所述的一种具有防止粘模功能的塑胶冲压模具,其特征在于,所述活动夹板(32)随所述第二模块(22)与所述第一模块(21)合模贴合所述固定夹板(31)锁止。

6.根据权利要求5所述的一种具有防止粘模功能的塑胶冲压模具,其特征在于,所述分岔气口(321)包括三个分岔口,所述第二模块(22)受驱移动封堵所述分岔口,以驱使所述活动夹板(32)竖直方向的所述分岔口开放,从而锁止所述活动夹板(32)和所述固定夹板(31)。

7.根据权利要求6所述的一种具有防止粘模功能的塑胶冲压模具,其特征在于,所述活动夹板(32)上设置有贴合板(33),所述贴合板(33)上开设有与竖直方向的所述分岔口的相连通的分岔气道(322),两组所述分岔气道(322)上分别设置有弹性吸盘(325)和对接板(323),所述弹性吸盘(325)和所述对接板(323)分别与送气管和所述抽气管(43)相连通,以固定于所述固定夹板(31)上。

8.根据权利要求7所述的一种具有防止粘模功能的塑胶冲压模具,其特征在于,所述送气管上设置有相互滑动的滑动罩(41)和固定罩(42),所述滑动罩(41)和固定罩(42)随所述分岔口开合而充气或放气。

9.根据权利要求7所述的一种具有防止粘模功能的塑胶冲压模具,其特征在于,所述固定夹板(31)上设置有竖直滑槽(310),所述第一模块(21)滑动连接于所述竖直滑槽(310)上,所述第一模块(21)随所述固定夹板(31)和所述活动夹板(32)锁止而移动。

10.根据权利要求9所述的一种具有防止粘模功能的塑胶冲压模具,其特征在于,所述固定夹板(31)上开设有气流道(3101),所述对接板(323)与所述气流道(3101)对接,以向所述气流道(3101)输气,从而驱使所述第一模块(21)移动。
