专利号: 2025100385445
申请人: 湖北德合信通建设工程有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

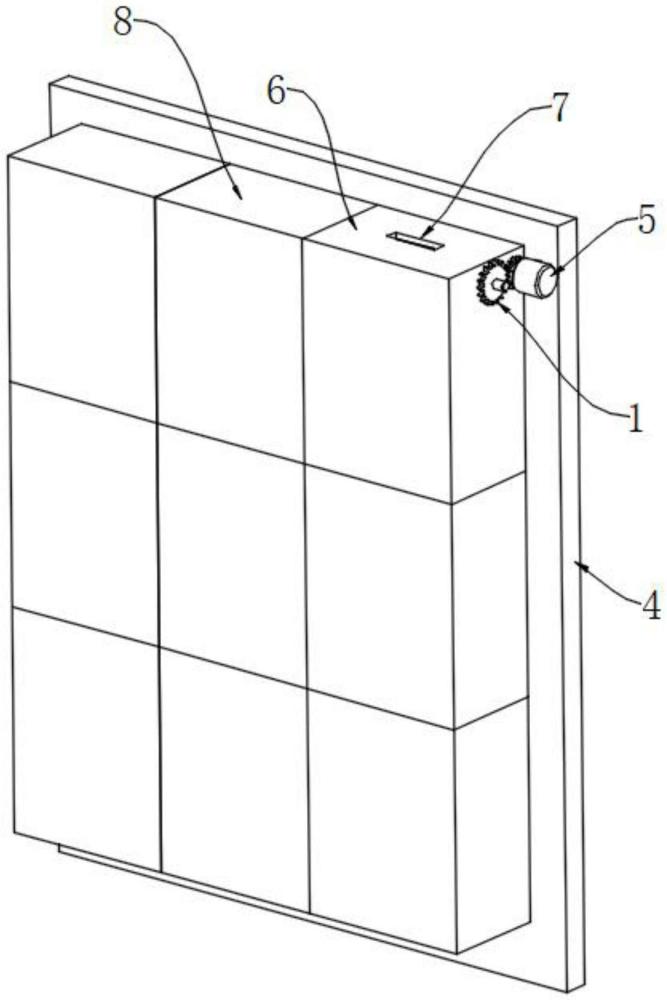

1.一种建筑外墙保温结构,包括外墙、固定于外墙外侧壁上的第一墙板和第二墙板,其特征在于,所述第一墙板和第二墙板内部均开设有储水腔,所述第一墙板和第二墙板与相邻两个第二墙板内部均连通,所述第二墙板设置有多个且多个第二墙板呈矩阵式纵横均匀排列于外墙上,所述第一墙板位于顶层且所述第一墙板的顶面上开设有进水口,所述第一墙板的内部设置有对进水口进行开闭的调口组件,所述第一墙板的内部设置有与调口组件配合对液体进行密封压动的压调组件。

2.根据权利要求1所述的建筑外墙保温结构,其特征在于,所述调口组件包括设置于第一墙板内部且位于第一墙板顶端处的调转筒,所述调转筒的外侧壁上固定有与进水口紧贴配合对进水口进行封闭的橡胶垫,所述调转筒的一端上固定有连接管,所述连接管远离调转筒的一端转动贯穿第一墙板的侧壁,所述调转筒的侧面上开设有呈对称分布的第一出液口和第二出液口。

3.根据权利要求2所述的建筑外墙保温结构,其特征在于,所述连接管远离调转筒的一端上固定有第一齿轮,所述第一墙板的外侧壁上固定有伺服电机,所述伺服电机的输出端上固定有与第一齿轮啮合连接的第二齿轮。

4.根据权利要求2所述的建筑外墙保温结构,其特征在于,所述第一墙板内部的储水腔上部和下部空间分设为上腔体和下腔体,所述压调组件包括设置于第一墙板内部的压板,所述压板的四周侧面上贴合固定有橡胶密封圈,当压板移入下腔体内时,橡胶密封圈与下腔体侧壁紧贴配合。

5.根据权利要求4所述的建筑外墙保温结构,其特征在于,所述第一墙板和第二墙板相接触的侧面、相邻两个第二墙板相接触的侧面上均开设有安装槽且安装槽内固定有橡胶条,所述橡胶条的内部开设有空腔且橡胶条的侧面上开设有与第一墙板内部和空腔连通的进液口,所述橡胶条的圆凸部朝向第一墙板的外侧设置,通过膨胀的橡胶条对第一墙板和第二墙板、相邻两个第二墙板之间的缝隙进行封堵。

6.根据权利要求5所述的建筑外墙保温结构,其特征在于,所述调转筒远离连接管的一端上固定有与连接管同轴布置的第一轴杆,所述第一轴杆上固定有第四齿轮,所述第一墙板的内侧壁上转动连接有第二轴杆,所述第二轴杆的端部固定有与第四齿轮啮合连接的第三齿轮,所述压板的顶面上固定有与第三齿轮啮合连接的齿条板。

7.根据权利要求4所述的建筑外墙保温结构,其特征在于,所述第一墙板的内侧壁上固定有滑套,所述压板的顶面上固定有与滑套滑动配合的导向杆。

8.根据权利要求2所述的建筑外墙保温结构,其特征在于,所述调口组件的内部设置有对进入第一墙板内部的液体进行净化的净排组件,所述净排组件包括固定于调转筒内部且呈倾斜布置的过滤板,所述过滤板的两侧侧面与第一出液口和第二出液口相对齐设置。

9.根据权利要求8所述的建筑外墙保温结构,其特征在于,所述连接管靠近调转筒的一端设有与调转筒内部连通的排出口,所述排出口位于起过滤作用的过滤板顶面上方,所述过滤板较低端朝向排出口设置,所述连接管远离调转筒的一端上铰接有盖板,所述盖板和连接管端口之间安装有扭簧。
