专利号: 2025100278528
申请人: 成都师范学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种生态环境监测装置,包括土壤检测站,且土壤检测站通过太阳能供电;所述土壤检测站内设有土壤监测仪(1),且土壤监测仪(1)上设有监测探针(11);所述土壤监测仪(1)通过无线传输的方式将监测的数据上传到数据中心;

其特征在于,所述土壤检测站包括插筒(12);所述插筒(12)顶部设有设备箱(13);所述设备箱(13)内安装有第一伺服电机(14)、第二伺服电机(15)和土壤监测仪(1);

所述插筒(12)底部转动安装有锥块(18);所述第一伺服电机(14)上安装有丝杠(16),且丝杠(16)另一端转动在锥块(18)上;所述插筒(12)内设有移动监测机构;所述移动监测机构包括环形仓(2),且环形仓(2)滑动在插筒(12)内;

所述环形仓(2)内固定连接驱动块(21),且驱动块(21)内开设有螺纹槽;所述丝杠(16)从环形仓(2)内穿过,并与螺纹槽螺纹啮合,且丝杠(16)偏心滑动在环形仓(2)上;

所述第二伺服电机(15)上固定连接矩形杆(17),且矩形杆(17)从环形仓(2)内穿过,并转动在锥块(18)上;所述环形仓(2)顶部和底部位置均转动连接有转环(22),且矩形杆(17)均从转环(22)中穿过,并与转环(22)滑动连接;

所述驱动块(21)右侧设有转盘(23),且矩形杆(17)从转盘(23)上穿过,且矩形杆(17)与转盘(23)偏心滑动连接;所述驱动块(21)靠近转盘(23)的一侧开设有弧形槽(24),且圆盘部分被限位在弧形槽(24)内;

所述转盘(23)右侧设有检测组件;所述检测组件包括推板(25),且推板(25)为工字型;

所述推板(25)上滑动连接有四个导杆(26),且导杆(26)一侧固定连接在驱动块(21)上,另一侧固定连接在环形仓(2)内;所述推板(25)与驱动块(21)之间设有弹簧,且导杆(26)均从弹簧内穿过;

所述推板(25)远离驱动块(21)的一侧安装有监测探针(11),且监测探针(11)通过导线(27)与土壤监测仪(1)连接,且导线(27)为螺旋式;所述监测探针(11)右侧位于环形仓(2)上开设有缺口(28);

所述缺口(28)右侧位于插筒(12)内圈面上从上至下开设有多个矩形槽(3);每个所述矩形槽(3)内开设有两个监测孔(31),且监测探针(11)上的两个针头从两个监测孔(31)穿过,并插入土壤内;

每个所述矩形槽(3)内均滑动连接有矩形块(32);所述矩形块(32)上方固定连接弹簧,且弹簧另一侧固定连接在矩形槽(3)顶部;

所述矩形块(32)内开设有两个通孔(33),初始状态下两个通孔(33)与两个监测孔(31)交错设置;所述通孔(33)上方开设有梯形槽(34),且梯形槽(34)为直角梯形槽(34);所述梯形槽(34)右侧开设有圆槽(35);

所述监测孔(31)上方开设有穿孔(36);所述监测探针(11)上方固定连接推杆(37),且推杆(37)长于监测探针(11),并与穿孔(36)对齐;

所述推杆(37)指向梯形槽(34)的斜面;

所述转盘(23)顶部和底部均开设有环形槽(231);

所述矩形杆(17)位于环形槽(231)内;所述转盘(23)上下两侧位于推板(25)上固定连接两个相对的L型杆(251);两个所述L型杆(251)均滑动在相对的环形槽(231)内。

2.根据权利要求1所述的一种生态环境监测装置,其特征在于:所述矩形块(32)远离监测探针(11)的一侧端面固定连接密封垫,且密封垫与矩形槽(3)贴合。

3.根据权利要求2所述的一种生态环境监测装置,其特征在于:所述推杆(37)上滑动连接有压板(38),且压板(38)延伸至监测探针(11)下方;所述监测探针(11)从压板(38)中穿过,并与压板(38)滑动连接;

所述压板(38)靠近推板(25)的一侧固定连接弹簧;所述压板(38)远离推板(25)的一侧端面固定连接锥形筒(39),且监测探针(11)从锥形筒(39)内穿过;

所述锥形筒(39)为橡胶材料制成;两个所述通孔(33)靠近监测探针(11)的一侧均为锥形。

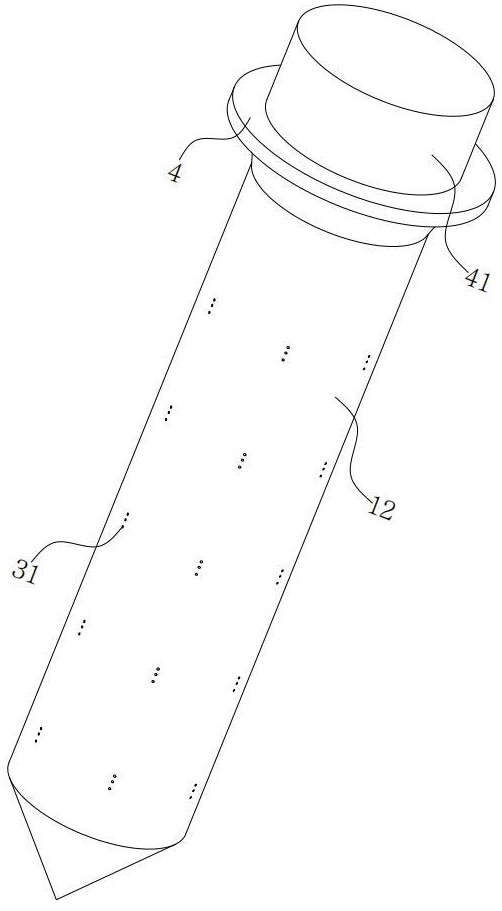

4.根据权利要求3所述的一种生态环境监测装置,其特征在于:所述插筒(12)顶部外圈面滑动连接有加固筒(4);

所述插筒(12)顶部通过螺纹转动连接有顶盖(41);所述加固筒(4)顶部固定连接密封层,且顶盖(41)底部与密封层贴合。

5.根据权利要求4所述的一种生态环境监测装置,其特征在于:所述插筒(12)顶部通过螺栓安装有支撑板;所述支撑板上固定连接第三伺服电机(42),且第三伺服电机(42)与设备箱(13)固定连接;所述设备箱(13)转动安装在插筒(12)内。

6.根据权利要求5所述的一种生态环境监测装置,其特征在于:所述插筒(12)内圈面上开设有均匀布置的矩形槽(3),且每个矩形槽(3)内均设有矩形块(32),且每个矩形槽(3)内均开设有监测孔(31)和穿孔(36)。

7.一种生态环境监测装置的监测方法,其特征在于:该方法适用于权利要求1‑6任一项所述的生态环境监测装置,包括如下步骤:步骤一:在对土壤进行检测时,工作人员根据检测的范围选取不同深度的插筒(12),随后将插筒(12)插入土壤内,随后启动土壤检测站;

步骤二:随后控制检测组件上的监测探针(11)移动,并从矩形槽(3)内的监测孔(31)内伸出,此时监测探针(11)移动至极限位置,并插入土壤内,随后对土壤进行实时监测;

步骤三:当根据监测需求,检测不同深度的土壤时,控制第二伺服电机(15)恢复初始状态,随后通过丝杠(16)控制移动监测机构整体下移,随后便通过监测探针(11)对不同深度的土壤进行监测。
