专利号: 2025100065220
申请人: 如东天泰纺织有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

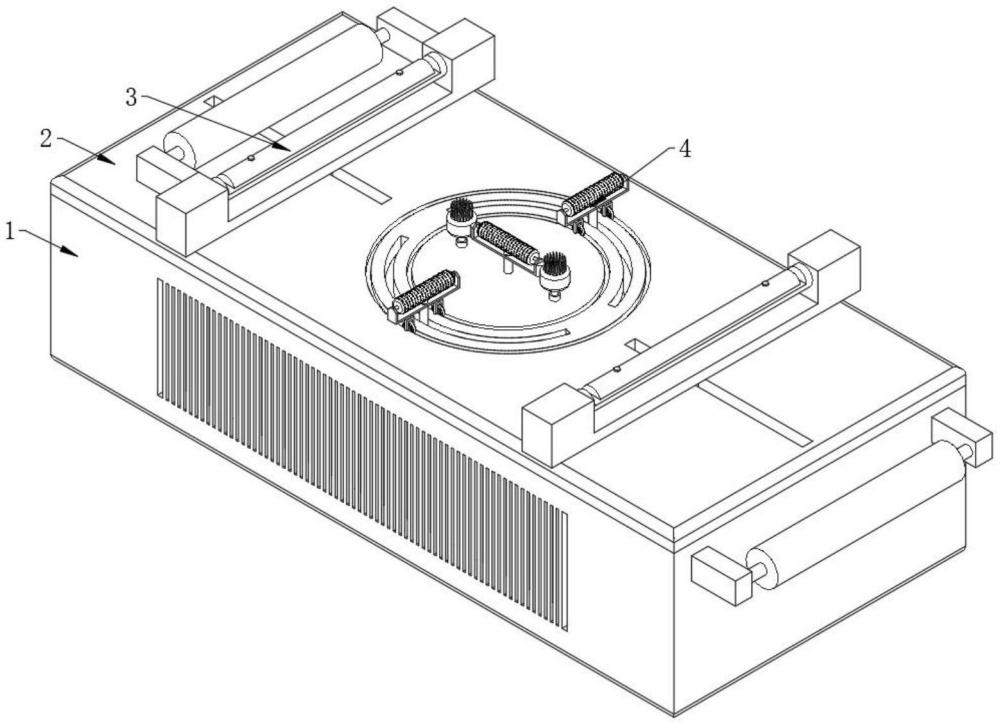

1.一种纺织布料质量检测装置,其特征在于,包括:

测试台(1),所述测试台(1)的顶部设置有顶板(2),顶板(2)的上方设置有对布料进行夹持的夹布组件(3),测试台(1)的中部向内凹陷形成空腔,且测试台(1)的侧面设置有多个散热槽;

所述测试台(1)和顶板(2)之间设置有驱动夹布组件(3)移动的拉伸装置(4),且顶板(2)上还设置有对布料进行摩擦的磨损机构;

所述拉伸装置(4)包括传动板(401),传动板(401)的两端对称设置有两个可转动的传动臂(402),传动臂(402)远离传动板(401)的一端与夹布组件(3)的顶部设置有支撑杆,传动板(401)和顶板(2)之间设置有可转动的副固定杆(417),传动板(401)与所述空腔之间设置有传动机构,顶板(2)上对称设置有两个与所述支撑杆相适配的滑槽;

所述传动机构包括固定在所述空腔内的电机(403),电机(403)的输出轴上固定有主齿轮(404),主齿轮(404)的外壁设置有缺口,传动板(401)的底部固定有延展块,所述延展块的底部设置有与主齿轮(404)相啮合的副齿轮(410),副齿轮(410)与传动板(401)之间设置有扭簧(411)。

2.根据权利要求1所述的一种纺织布料质量检测装置,其特征在于,所述磨损机构包括固定在测试台(1)上的两个主固定杆(405),两个主固定杆(405)的顶部延伸至顶板(2)的上方后设置有两个可转动的主旋转框(413),两个主旋转框(413)的中部设置有两个可转动的主摩擦辊(406),主摩擦辊(406)的外壁固定有多个对布料进行摩擦的凸块,且顶板(2)上设置有与主固定杆(405)相适配的弧形槽。

3.根据权利要求2所述的一种纺织布料质量检测装置,其特征在于,所述主旋转框(413)底部对称设置有两个可转动的辊轮架,所述辊轮架的中部设置有两个可转动的移动轮(414),顶板(2)上开设有与便于移动轮(414)移动的轮槽。

4.根据权利要求3所述的一种纺织布料质量检测装置,其特征在于,所述副固定杆(417)的顶部贯穿顶板(2)后固定有副旋转框(416),副旋转框(416)的中部设置有可转动的副摩擦辊(407),传动板(401)。

5.根据权利要求4所述的一种纺织布料质量检测装置,其特征在于,所述传动臂(402)的中部螺接有螺纹杆(409),螺纹杆(409)的一端延伸至传动臂(402)的外部后套设有套环(412),所述支撑杆的底部固定在套环(412)的外壁,螺纹杆(409)远离传动臂(402)的一端固定有调节钮。

6.根据权利要求5所述的一种纺织布料质量检测装置,其特征在于,所述螺纹杆(409)远离所述调节钮的一端设置有挡板,传动臂(402)上开设有与所述挡板相适配的卡槽,且卡槽的一端设置有与螺纹杆(409)相适配的螺纹孔。

7.根据权利要求6所述的一种纺织布料质量检测装置,其特征在于,所述顶板(2)的顶部设置有两个定位环,两个所述定位环内插设有两个插杆,两个所述插杆的顶部固定有两个旋转盘(415),两个旋转盘(415)的顶部固定有多个摩擦锥(408),且副旋转框(416)的两端对称固定有两个驱动块(418)。

8.根据权利要求7所述的一种纺织布料质量的检测方法,其特征在于,包括以下步骤:

S1、将需要进行检测的布料的两端放置在夹布组件(3)上后,通过夹布组件(3)对布料进行夹紧;

S2、通过传动板(401)带动传动机构旋转,使传动机构通过传动臂(402)带动夹布组件(3)往复移动,使夹布组件(3)对布料进行快速多次的拉伸,对布料进行多次的涨紧测试;

S3、通过传动板(401)带动磨损机构旋转,使两个主摩擦辊(406)的凸块对布料对较大的指定区域往复摩擦,同时通过副摩擦辊(407)的凸块对较小的指定区域进行持续摩擦,来检测布料的耐磨性;

S4、通过副旋转框(416)带动驱动块(418)转动,使驱动块(418)通过摩擦力带动旋转盘(415)旋转,使旋转盘(415)带动摩擦锥(408)旋转,使摩擦锥(408)尖端对布料进行摩擦。
