专利号: 2024232395579
申请人: 苏州赛德瑞自动化科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

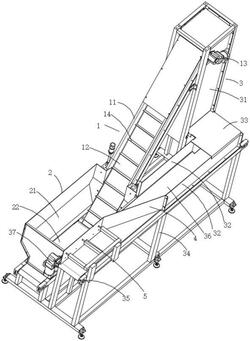

摘要:

权利要求书:

1.一种弹簧自动供料机构,其特征在于,包括:

分离组件,包括分离箱体,所述分离箱体内设置有分离部件,所述分离部件用于对弹簧进行分离;

供料组件,包括供料仓和供料输送线,所述供料仓与所述供料输送线相连通,所述供料输送线用于将供料仓内的弹簧进行传输至分离箱体内;

输送组件,与所述分离箱体相对设置,所述输送组件包括输送轨道和分选部件,所述输送轨道与所述分离箱体的出料口相连,所述输送轨道用于对分离后的弹簧进行逐个输送;

所述分选部件设置在所述输送轨道上,且所述分选部件与所述供料仓相对设置,所述分选部件用于对输送轨道上的弹簧分选出预设长度的弹簧出料并将不符合预设长度的弹簧落料至供料仓内。

2.如权利要求1所述的弹簧自动供料机构,其特征在于,所述供料输送线包括供料架,所述供料架的两端设置有供料辊,两供料辊之间通过供料皮带连接,所述供料皮带上设置有供料挡板,所述供料架上设置有供料电机,所述供料电机与所述供料辊驱动连接,所述供料电机驱动供料辊转动带动供料皮带上的弹簧提升输送至分离箱体内。

3.如权利要求2所述的弹簧自动供料机构,其特征在于,所述供料架倾斜设置在所述供料仓与分离箱体之间,所述供料架的倾斜角度为30°‑45°,所述供料架上罩射有保护罩,所述保护罩为透明材料制成。

4.如权利要求1所述的弹簧自动供料机构,其特征在于,所述供料仓包括仓体,所述仓体内设置有用于装载弹簧的容纳腔室,所述仓体的底部设置有皮带线,所述皮带线用于将容纳腔室内的弹簧推料至供料输送线上。

5.如权利要求1所述的弹簧自动供料机构,其特征在于,所述分离部件包括多个分离杆组,多个分离杆组由上至下依次设置在所述分离箱体上,每个分离杆组包括等间距设置有多个分离杆,相邻分离杆之间形成弹簧下料通道,且上下相邻的两分离杆组交错设置。

6.如权利要求1所述的弹簧自动供料机构,其特征在于,所述分离箱体的底部倾斜设置有导向板,所述导向板斜向所述输送轨道,所述输送轨道两侧设置有导向挡板,两导向挡板上盖设有盖板。

7.如权利要求1所述的弹簧自动供料机构,其特征在于,所述输送轨道包括输送架,所述输送架两端设置有输送辊,两输送辊之间设置有输送皮带,所述输送架上设置有输送电机,所述输送电机与输送辊驱动连接。

8.如权利要求1所述的弹簧自动供料机构,其特征在于,所述分选部件包括分选架和分选挡板,所述分选架和分选挡板分别设置在输送架两侧,所述分选架与限位板连接,所述限位板一端设置有导向斜板,所述分选架和分选挡板之间设置有便于弹簧传输的传输通道,所述分选挡板上设置有预设长度的开槽。

9.如权利要求8所述的弹簧自动供料机构,其特征在于,所述分选挡板包括第一板和第二板,所述开槽设置在第一板与第二板之间,所述第一板与第二板之间用于将不符合预设长度的弹簧导向下料的倾斜导板,所述倾斜导板与所述供料仓相对设置,所述第二板的端部设置有导向挡板。

10.如权利要求9所述的弹簧自动供料机构,其特征在于,所述限位板上设置分选导板和分选压板,所述分选导板上设置有导向面,所述导向面位于所述传输通道上方,所述分选压板设置在所述第二板与限位板之间,所述分选压板的底面、第二板与限位板围设形成对预设长度的弹簧传输的导向通道。
