专利号: 2024232363347
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2026-01-15
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

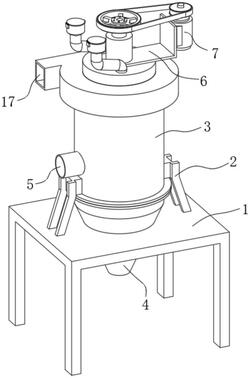

1.一种多通道进料分级机,包括机座(1),其特征在于:所述机座(1)的上方两侧均固定有支架(2),所述支架(2)的一侧安装有筒体(3),所述筒体(3)的下方设置有粗料出口(4),所述筒体(3)的一侧设置有进风口(5),所述筒体(3)的上方固定有固定板(6),所述固定板(6)的一侧安装有电机(7),所述电机(7)的上方套设有皮带(8),所述皮带(8)的另一侧套设有传动轮(9),所述传动轮(9)的下方安装有输出轴(10),所述输出轴(10)的下方安装有风轮(11),所述传动轮(9)的外侧套设有轴套(12),所述风轮(11)的下方设置有刮料机构(13),所述筒体(3)的上方设置有进料机构(14);

所述进料机构(14)包括进料管(1401)、进料斗(1402)、转轴(1403)、封闭盖(1404)、卡扣(1405)和卡座(1406),所述进料管(1401)固定在筒体(3)的上方两侧,所述进料管(1401)的上方固定有进料斗(1402),所述进料斗(1402)的上方一侧安装有转轴(1403),所述转轴(1403)的一侧活动连接有封闭盖(1404),所述封闭盖(1404)的一侧固定有卡扣(1405),所述进料斗(1402)的上方另一侧设置有卡座(1406)。

2.根据权利要求1所述的一种多通道进料分级机,其特征在于,所述风轮(11)通过输出轴(10)与筒体(3)构成旋转结构,所述轴套(12)与固定板(6)固定连接。

3.根据权利要求1所述的一种多通道进料分级机,其特征在于,所述刮料机构(13)包括固定套(1301)、连杆(1302)、活动架(1303)和刮条(1304),所述固定套(1301)安装在风轮(11)的下方,所述固定套(1301)的两侧均固定有连杆(1302),所述连杆(1302)的一端固定有活动架(1303),所述活动架(1303)的一侧固定有刮条(1304)。

4.根据权利要求3所述的一种多通道进料分级机,其特征在于,所述刮条(1304)与筒体(3)的内壁相贴,所述刮条(1304)以筒体(3)的中轴线对称设置。

5.根据权利要求1所述的一种多通道进料分级机,其特征在于,所述封闭盖(1404)通过转轴(1403)与进料斗(1402)构成旋转结构,所述进料斗(1402)设置有两个。

6.根据权利要求1所述的一种多通道进料分级机,其特征在于,所述筒体(3)的内部上方固定有导料筒(15),所述导料筒(15)的下方固定有滤网(16),所述筒体(3)的一侧上方设置有细料出口(17)。
