专利号: 2024232245923
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-11-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

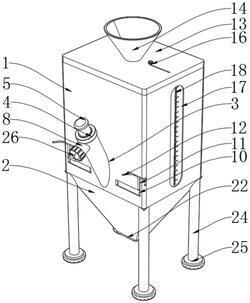

1.一种粮食存储装置,其特征在于,包括存放箱(1)和下底仓(2),所述存放箱(1)的底部固定有下底仓(2),所述存放箱(1)和下底仓(2)之间装配有方便出粮机构,所述下底仓(2)的一侧装配有盛放袋支撑机构;

所述方便出粮机构包括输送筒(3)、安装板(4)、电动机(5)、传动杆(6)、旋转叶片(7)和出粮口(8),所述存放箱(1)的一侧内部固定有输送筒(3),所述输送筒(3)和下底仓(2)也固定,所述输送筒(3)的一端顶部固定有安装板(4),所述安装板(4)的顶部固定有电动机(5),所述电动机(5)的动力输出端贯穿安装板(4)固定有传动杆(6),所述传动杆(6)的外部固定有旋转叶片(7),所述输送筒(3)的顶部一侧固定有出粮口(8)。

2.根据权利要求1所述的一种粮食存储装置,其特征在于,所述盛放袋支撑机构包括转轴(9)、转板(10)、连接杆(11)和支撑架(12),所述存放箱(1)的一侧内部转动连接有两个转轴(9),所述转轴(9)的外部固定有转板(10),所述转板(10)的一端顶部固定有连接杆(11),所述连接杆(11)的顶部固定有支撑架(12)。

3.根据权利要求1所述的一种粮食存储装置,其特征在于,所述下底仓(2)的顶部固定有顶盖板(13),所述顶盖板(13)的顶部固定有进料斗(14),所述顶盖板(13)的内部滑动连接有滑移板(15),所述滑移板(15)的一端顶部固定有把手(16),所述把手(16)和顶盖板(13)滑动连接。

4.根据权利要求1所述的一种粮食存储装置,其特征在于,所述存放箱(1)的一端内部固定有透明视窗(17),所述透明视窗(17)的一侧设置有刻度线(18)。

5.根据权利要求1所述的一种粮食存储装置,其特征在于,所述存放箱(1)的一端内部固定有药丸存放舱(19),所述药丸存放舱(19)的一端螺纹连接有螺盖(20)。

6.根据权利要求1所述的一种粮食存储装置,其特征在于,所述下底仓(2)的底部固定有两个铰链(21),两个所述铰链(21)的一端固定有封板(22),所述封板(22)的一端内部螺纹连接有螺纹旋钮(23),所述螺纹旋钮(23)和下底仓(2)也螺纹连接。

7.根据权利要求1所述的一种粮食存储装置,其特征在于,所述下底仓(2)的底部固定有四个支撑腿(24),所述支撑腿(24)的底部固定有支撑地垫(25)。

8.根据权利要求1所述的一种粮食存储装置,其特征在于,所述出粮口(8)一端的外部螺纹连接有密封盖(26)。
