专利号: 2024231826604
申请人: 太仓市特力祥五金制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

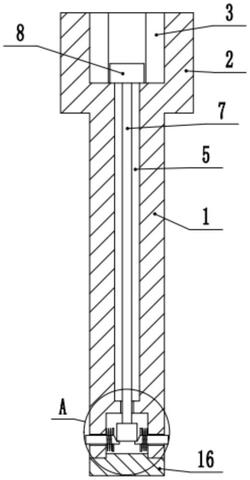

1.一种圆柱头内新能源紧固件,包括紧固螺栓(1),其特征在于:所述紧固螺栓(1)顶部固定有一体式结构的圆柱头(2),所述圆柱头(2)顶端开设有内六角槽(3),所述紧固螺栓(1)内部安装有二次紧固组件。

2.根据权利要求1所述的一种圆柱头内新能源紧固件,其特征在于:所述二次紧固组件包括开口槽(4),所述开口槽(4)开设在紧固螺栓(1)底端中心处,所述内六角槽(3)内壁底部中心竖直开设有插槽(5),所述插槽(5)内壁底部中心开设有螺纹孔(6),所述螺纹孔(6)底端与开口槽(4)内壁顶部中心处相连通。

3.根据权利要求2所述的一种圆柱头内新能源紧固件,其特征在于:所述螺纹孔(6)孔壁螺纹连接有调节螺杆(7),所述调节螺杆(7)顶端竖直贯穿插槽(5),且调节螺杆(7)顶端固定有转动片(8),所述转动片(8)顶端开设有十字型槽(9)。

4.根据权利要求3所述的一种圆柱头内新能源紧固件,其特征在于:所述调节螺杆(7)底端固定有推动块(10),所述推动块(10)位于开口槽(4)内。

5.根据权利要求4所述的一种圆柱头内新能源紧固件,其特征在于:所述二次紧固组件还包括若干限位孔(11),若干所述限位孔(11)均匀开设在紧固螺栓(1)侧端底部,所述限位孔(11)均与开口槽(4)内壁侧部相连通。

6.根据权利要求5所述的一种圆柱头内新能源紧固件,其特征在于:所述限位孔(11)内均贯穿有卡销(12),且限位孔(11)孔壁与卡销(12)表面相贴合,所述卡销(12)靠近推动块(10)的一端均设置有斜面端(13)。

7.根据权利要求6所述的一种圆柱头内新能源紧固件,其特征在于:所述卡销(12)表面靠近斜面端(13)的一侧均固定有限位片(14),所述限位片(14)表面均固定有复位弹簧(15),所述复位弹簧(15)远离限位片(14)的一端均固定在开口槽(4)内壁侧部,所述卡销(12)穿过复位弹簧(15)。

8.根据权利要求7所述的一种圆柱头内新能源紧固件,其特征在于:当所述推动块(10)底端抵接在斜面端(13)底部时,所述卡销(12)伸出限位孔(11),且复位弹簧(15)处于压缩状态,当所述推动块(10)底端抵接在限位片(14)表面时,所述卡销(12)缩回限位孔(11),且复位弹簧(15)处于正常状态。

9.根据权利要求2所述的一种圆柱头内新能源紧固件,其特征在于:所述紧固螺栓(1)底端设置有挡片(16),所述挡片(16)截面呈凸状,所述挡片(16)顶端螺纹连接在开口槽(4)内壁侧部的底端。
