专利号: 2024231546425
申请人: 天津东巨科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

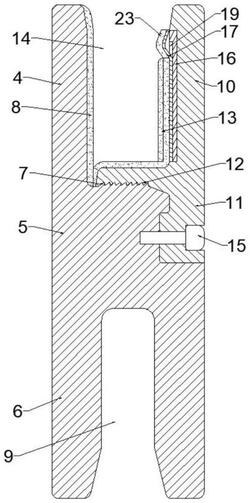

1.一种玻璃固定用卡夹,其特征在于,包括:

限位部一,所述限位部一包括位于上部的L型的夹持部一、位于中部的对接部一和位于下部的连接部;所述夹持部一的横向段的上端面设有多个齿牙一,竖向段的内侧面设有橡胶垫片一;

限位部二,所述限位部二包括位于上部的L型的夹持部二和位于下部的对接部二;所述夹持部二的横向段的下端面设有多个与所述齿牙一咬合的齿牙二,所述夹持部二的横向段的上端面和竖向段的内侧面均设有橡胶垫片二;所述夹持部二的横向段搭接在所述夹持部一的横向段上,所述齿牙一和所述齿牙二咬合,所述夹持部二的竖向段和所述夹持部一的竖向段之间形成用于安装玻璃的安装槽;所述对接部二和所述对接部一对接,并通过固定件固定。

2.根据权利要求1所述的玻璃固定用卡夹,其特征在于:所述连接部的底部开设有开口朝下的用于与固定托架连接的固定槽。

3.根据权利要求1所述的玻璃固定用卡夹,其特征在于:所述对接部一上设有对接凹槽,所述对接部二卡嵌在所述对接凹槽内;所固定件为螺栓,所述对接部一和所述对接部二上开设有同轴心线的螺纹孔,所述固定件通过螺纹连接的方式将所述对接部一和所述对接部二固定连接。

4.根据权利要求1到3任一项所述的玻璃固定用卡夹,其特征在于:还包括加固组件,所述加固组件包括安装板和固定于所述安装板的一侧端面上的弹性弯折夹头;所述夹持部二的竖向段内侧面设有安装凹槽一,所述安装板嵌设于所述安装凹槽一内;所述弹性弯折夹头呈向背向所述安装板一侧凸出弯折的结构。

5.根据权利要求4所述的玻璃固定用卡夹,其特征在于:所述弹性弯折夹头背向所述安装板一侧设有橡胶垫片三。

6.根据权利要求4所述的玻璃固定用卡夹,其特征在于:所述安装板的一侧端面上设有安装凹槽二;所述弹性弯折夹头包括固定于所述安装凹槽二内的板体和设于所述板体上端的夹头。
