专利号: 2024231296684
申请人: 未兵喻
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

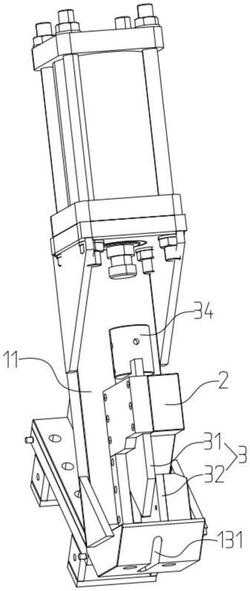

1.一种金属板材切断机,其特征在于:包括

固定座,所述固定座上倾斜设有固定板,所述固定板的顶端设有驱动气缸,所述固定板的底端设有抵接凸台,所述抵接凸台上设有让位孔;

导向座,固定于所述固定板上,所述导向座的底端与所述抵接凸台抵靠,所述导向座上沿长轴方向贯穿设有导向孔,所述导向座上横向贯穿设有进料孔,所述导向孔与所述进料孔相交;

切刀,包括移动切刀和固定切刀,所述移动切刀滑动连接于所述导向孔内,所述固定切刀固定于所述进料孔的一侧,所述移动切刀和固定切刀的端部均设有刃口,所述移动切刀的顶端与所述驱动气缸连接。

2.根据权利要求1所述的一种金属板材切断机,其特征在于:所述移动切刀的顶端设有连接套筒,所述连接套筒与驱动气缸的出轴固定连接,所述连接套筒上设有定位卡槽,所述移动切刀卡设于所述定位卡槽中,所述定位卡槽上设有固定孔,所述移动切刀上设有连通孔,所述固定孔中设有穿过所述连通孔的定位销。

3.根据权利要求1所述的一种金属板材切断机,其特征在于:所述移动切刀的底部设有定位条,所述定位条与所述抵接凸台抵接。

4.根据权利要求1所述的一种金属板材切断机,其特征在于:所述固定板与所述抵接凸台一体成型,所述抵接凸台上设有螺栓通孔,所述导向座上设有螺栓连接孔,所述螺栓通孔内设有固定螺栓。
