专利号: 2024231127116
申请人: 东莞市尚家电梯科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-03-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

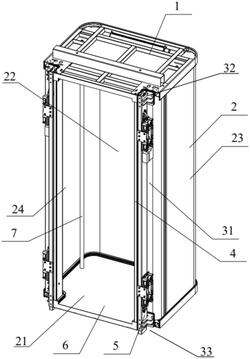

1.一种轿厢结构,包括顶架(1)、底架(6)以及连接所述顶架(1)和底架(6)的侧壁(2),其特征在于,所述侧壁(2)包括前侧开口(21)、后侧壁(22)、左侧壁(24)和右侧壁(23);

所述前侧开口(21)的两侧、或者所述后侧壁(22)的两侧、或者所述左侧壁(24)的两侧、或者所述右侧壁(23)的两侧,设置有第一安装避让位(31),所述顶架(1)设置有与所述第一安装避让位(31)对应的第二安装避让位(32),所述底架(6)设置有与所述第一安装避让位(31)对应的第三安装避让位(33);

立梁(5),其顶部连接所述顶架(1),其底部连接所述底架(6),所述立梁(5)上设置有侧面导靴(503)和背面导靴(502);

所述第一安装避让位(31)对应的安装电梯的导轨。

2.根据权利要求1所述的一种轿厢结构,其特征在于,所述顶架(1)的底端面的外周开设有上卡槽,所述底架(6)的顶端面开设有下卡槽(604),所述侧壁(2)的顶部和底部分别卡入所述上卡槽和所述下卡槽(604)。

3.根据权利要求1所述的一种轿厢结构,其特征在于,所述顶架(1)靠近所述第二安装避让位(32)的位置有第二连接板(106),所述底架(6)靠近所述第三安装避让位(33)的位置设置有第三连接板(601),所述立梁(5)的顶部和底部均设置有第一连接板(501),所述立梁(5)顶部的第一连接板(501)连接所述第二连接板(106),所述立梁(5)的底部的第一连接板(501)连接所述第三连接板(601)。

4.根据权利要求1所述的一种轿厢结构,其特征在于,所述顶架(1)和所述底架(6)之间还设置有拉杆(7),所述底架(6)上开设有下连接孔(603),所述顶架(1)上开设有上连接孔,所述拉杆(7)的两端分别卡入所述上连接孔和所述下连接孔(603),所述顶架(1)上还设置有拉杆(7)固定件(104)。

5.根据权利要求1所述的一种轿厢结构,其特征在于,所述顶架(1)上还设置有风机(103),所述风机(103)的风口向着轿厢内部。

6.根据权利要求1所述的一种轿厢结构,其特征在于,所述顶架(1)还包括顶架主体(102),所述顶架主体(102)的外周设置有顶架封板(105),所述顶架主体(102)的上方还设置有绳头粱(101),所述绳头粱(101)上开设有绳头孔(107)。

7.根据权利要求1所述的一种轿厢结构,其特征在于,所述底架(6)还包括底架主体(605),所述底架主体(605)的上方设置有底板(602),所述底架主体(605)的外周设置有底架封板(606)。

8.根据权利要求1所述的一种轿厢结构,其特征在于,所述侧壁(2)的内部靠近前侧开口(21)的位置设置有操纵壁(4),所述操纵壁(4)上设置有楼层显示(401)、按钮(402)和光幕(403)。

9.根据权利要求3所述的一种轿厢结构,其特征在于,所述立梁(5)的底部还设置有缓冲胶(504)。

10.根据权利要求1所述的一种轿厢结构,其特征在于,所述侧壁(2)靠近前侧开口(21)的位置设置有侧壁封板(8)。
