专利号: 2024230917057
申请人: 李延雷
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

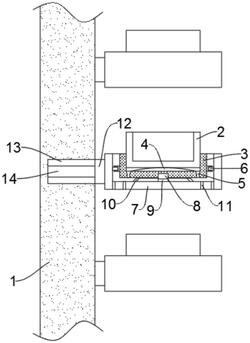

1.一种园林工程用景观墙,包括墙体(1),其特征在于,所述墙体(1)上交错设有多个种植机构,所述种植机构包括固定组件和第二托盘(7),所述固定组件固定再所述墙体(1)和所述第二托盘(7)上,所述第二托盘(7)中转动设有转动轴(9),所述转动轴(9)上固定有卡合块(8),所述第二托盘(7)中插装有第一托盘(3),所述第一托盘(3)上设有卡合孔(15),所述卡合块(8)插装在所述卡合孔(15)中,所述第一托盘(3)中插装有花盆(2)。

2.根据权利要求1所述的园林工程用景观墙,其特征在于,所述第一托盘(3)和所述第二托盘(7)上共同固定有排水机构。

3.根据权利要求2所述的园林工程用景观墙,其特征在于,所述排水机构包括第一排水组件和第二排水组件。

4.根据权利要求3所述的园林工程用景观墙,其特征在于,所述第一排水组件包括弧形的导水板(4),所述导水板(4)固定在所述第一托盘(3)中并与所述花盆(2)相接触,所述导水板(4)周围的所述第一托盘(3)上均布且贯穿设有多个第一漏水孔(5)。

5.根据权利要求3所述的园林工程用景观墙,其特征在于,所述第二排水组件包括挡水罩(10),所述挡水罩(10)固定在所述第二托盘(7)上并套装在所述转动轴(9)上,所述挡水罩(10)周围的所述第二托盘(7)上均布且贯穿设有多个第二漏水孔(11)。

6.根据权利要求1所述的园林工程用景观墙,其特征在于,所述第一托盘(3)的外侧壁上等距固定有多个导轮(6),多个所述导轮(6)均和所述第二托盘(7)的内侧壁相接触。

7.根据权利要求1所述的园林工程用景观墙,其特征在于,所述固定组件包括固定块(12),所述固定块(12)固定在所述第二托盘(7)上,所述固定块(12)上固定设有螺纹杆(14),所述螺纹杆(14)上螺纹套装设有圆筒(13),所述圆筒(13)固定设在所述墙体(1)内部。
