专利号: 2024230728924
申请人: 陈鸿
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

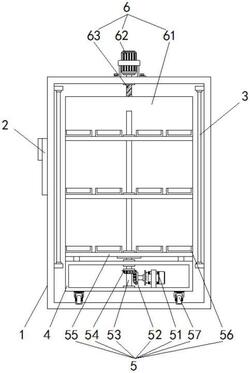

1.一种陶瓷加工素烧电窑炉,其特征在于:包括电窑炉(1)、固定安装于电窑炉(1)外部的控制器(2)、固定安装于电窑炉(1)内壁上的加热元件(3)和设置于电窑炉(1)内部的安装箱(4),所述安装箱(4)的内部设置有延伸至其外部的旋转放置机构(5);

所述旋转放置机构(5)包括固定安装于安装箱(4)内底壁上的减速电机(51)和转动连接于安装箱(4)的内部并延伸至其外部的转动轴(53),所述减速电机(51)的输出轴上固定连接有传动齿轮(52),所述转动轴(53)的外部固定连接有与传动齿轮(52)相啮合的从动齿轮(54),所述转动轴(53)的外部固定连接有数量为三个的安装板(55),三个所述安装板(55)的上表面均固定连接有数量为若干个的放置座(56)。

2.根据权利要求1所述的一种陶瓷加工素烧电窑炉,其特征在于:所述转动轴(53)实心的圆柱体,所述安装箱(4)的内部固定安装有与转动轴(53)相适配的轴承,三个所述安装板(55)呈等间距分布于转动轴(53)的外部。

3.根据权利要求1所述的一种陶瓷加工素烧电窑炉,其特征在于:所述放置座(56)为空心的圆柱体,若干个所述放置座(56)呈环形分布于安装板(55)的外部。

4.根据权利要求1所述的一种陶瓷加工素烧电窑炉,其特征在于:所述安装板(55)的底部固定连接有延伸至安装箱(4)内部的限位杆,所述安装箱(4)的内部开设有与限位杆相适配的环形滑槽,所述限位杆与环形滑槽为滑动连接。

5.根据权利要求1所述的一种陶瓷加工素烧电窑炉,其特征在于:所述安装箱(4)的底部固定连接有数量为四个的限位轮(57),所述电窑炉(1)的内部开设有与限位轮(57)相适配的滑槽,所述限位轮(57)与滑槽为滑动连接。

6.根据权利要求1所述的一种陶瓷加工素烧电窑炉,其特征在于:所述电窑炉(1)的外部设置有延伸至其内部的用于对安装箱(4)和旋转放置机构(5)进行移动的移动机构(6),所述移动机构(6)包括固定连接于安装箱(4)背部的安装座(61)、固定安装于电窑炉(1)顶部的正反转电机(62)和固定连接于电窑炉(1)内壁上的第一铰接座(66),所述正反转电机(62)的输出轴上固定连接有螺纹杆(63),所述螺纹杆(63)的外部螺纹连接有螺纹块(64),所述螺纹块(64)的外部铰接有第一连杆(65)。

7.根据权利要求6所述的一种陶瓷加工素烧电窑炉,其特征在于:所述第一铰接座(66)的内部铰接有第二连杆(67),所述第一连杆(65)远离螺纹块(64)的一端与所述第二连杆(67)远离第一铰接座(66)的一端均铰接有第二铰接座(68)。

8.根据权利要求7所述的一种陶瓷加工素烧电窑炉,其特征在于:两个所述第二铰接座(68)的外部均固定连接有延伸至安装座(61)内部的滑块(69),所述安装座(61)的内部开设有与滑块(69)相适配的限位槽,所述滑块(69)与限位槽为滑动连接。
