专利号: 2024230652431
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

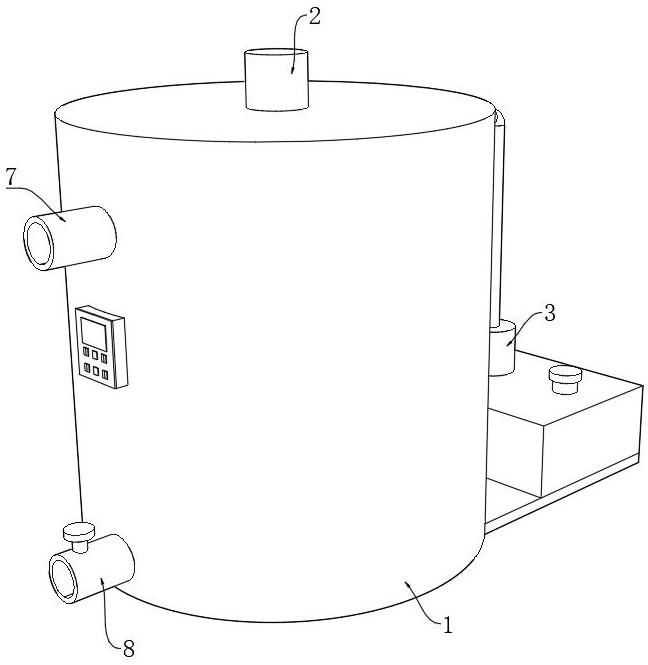

1.一种用于化工原料的防沉淀搅拌设备,包括桶体(1),其特征在于:所述桶体(1)的内部设置有用于将化工原料进行充分搅动的搅拌组件(2),所述搅拌组件(2)包括转杆(201),所述转杆(201)的顶端和底端分别转动安装于桶体(1)的内顶部和内底部,且所述转杆(201)的顶端贯穿桶体(1)连接有驱动电机(202),所述转杆(201)的外壁上固定连接有螺旋搅拌叶(203),所述转杆(201)位于螺旋搅拌叶(203)的下方固定连接有四组刮底板(204),四组所述刮底板(204)呈环形阵列设置,且四组所述刮底板(204)均呈倾斜设置,四组所述刮底板(204)的底部均与桶体(1)的内底部贴合,所述桶体(1)的内部设置有用于将桶体(1)内部进行清洗的冲洗组件(3)。

2.根据权利要求1所述的一种用于化工原料的防沉淀搅拌设备,其特征在于:所述冲洗组件(3)包括环形管(301)、进水管(302)、输送泵(303)、和水箱(304),所述环形管(301)通过固定架固定安装于桶体(1)的内壁上,所述环形管(301)的底部固定连接有若干组喷头(305),所述进水管(302)的一端与环形管(301)固定连通,且所述进水管(302)的另一端贯穿桶体(1)与输送泵(303)固定连通,所述输送泵(303)的底端通过管道与水箱(304)固定连通。

3.根据权利要求2所述的一种用于化工原料的防沉淀搅拌设备,其特征在于:所述桶体(1)的外壁上固定连接有承托板(4),所述水箱(304)固定安装于承托板(4)的顶部。

4.根据权利要求3所述的一种用于化工原料的防沉淀搅拌设备,其特征在于:还包括注水管(5),所述注水管(5)固定连通于水箱(304)的顶部。

5.根据权利要求1所述的一种用于化工原料的防沉淀搅拌设备,其特征在于:所述转杆(201)的外壁上固定连接有刮壁板(6),所述刮壁板(6)的一侧与桶体(1)的内壁贴合。

6.根据权利要求1所述的一种用于化工原料的防沉淀搅拌设备,其特征在于:所述驱动电机(202)固定安装于桶体(1)的顶部,所述驱动电机(202)输出轴的一端与转杆(201)的顶端固定连接。

7.根据权利要求1所述的一种用于化工原料的防沉淀搅拌设备,其特征在于:所述桶体(1)的外壁上固定连通有进料管(7),所述桶体(1)位于进料管(7)的底部固定连通有出料管(8),且所述出料管(8)的外壁上设置有阀门。
