专利号: 2024230601247
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

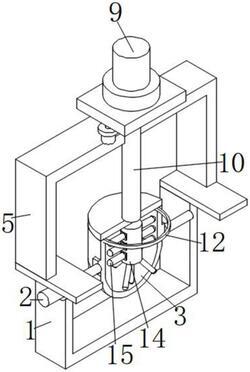

1.一种食品加工拌料机,包括固定架(1),其特征在于:所述固定架(1)的外表面固定连接有电机一(2),所述电机一(2)的输出轴连接有拌料罐(3),所述拌料罐(3)的外表面固定连接有出料口(4),所述电机一(2)的上表面固定连接有支撑架(5),所述支撑架(5)的上表面固定连接有气缸(6),所述气缸(6)的输出轴连接有支撑板(7),所述支撑板(7)的上表面固定连接有固定板(8),所述固定板(8)的上表面固定连接有电机二(9),所述电机二(9)的输出轴连接有连接轴(10),所述连接轴(10)的下表面固定连接有盖板(11),所述盖板(11)的下表面的外围固定连接有限位环(12),所述限位环(12)的外表面滑动连接有限位槽(13),所述盖板(11)的下表面中部固定连接有固定杆(14),所述固定杆(14)的外表面和底部固定连接有搅拌轴(15)。

2.根据权利要求1所述的一种食品加工拌料机,其特征在于:所述固定架(1)和支撑架(5)都呈“U”形板状,所述支撑架(5)固定连接在固定架(1)的上方,所述电机一(2)固定连接在固定架(1)的侧面。

3.根据权利要求1所述的一种食品加工拌料机,其特征在于:所述气缸(6)呈两组,所述气缸(6)的输出轴固定连接在固定板(8)的下表面,所述固定板(8)活动连接在支撑架(5)的上方。

4.根据权利要求3所述的一种食品加工拌料机,其特征在于:所述连接轴(10)呈杆状形状,所述盖板(11)呈板状形状,所述盖板(11)与拌料罐(3)的上表面相适配,所述盖板(11)活动连接在出料口(4)的上方。

5.根据权利要求4所述的一种食品加工拌料机,其特征在于:所述限位环(12)呈环状形状,所述限位槽(13)呈环形凹槽,所述限位槽(13)开设在拌料罐(3)的内侧上端。

6.根据权利要求5所述的一种食品加工拌料机,其特征在于:所述固定杆(14)呈圆柱形形状,所述搅拌轴(15)呈杆状形状,所述搅拌轴(15)呈多组,所述固定杆(14)的侧面和底部都固定连接有搅拌轴(15),所述固定杆(14)底部固定连接的搅拌轴(15)呈倾斜状。

7.根据权利要求1所述的一种食品加工拌料机,其特征在于:所述拌料罐(3)转动连接在固定架(1)的内侧,所述拌料罐(3)的上端外表面开设有凹槽,所述出料口(4)固定连接在凹槽的内侧,所述限位槽(13)处于出料口(4)的下方。
