专利号: 2024230363060
申请人: 浙江亿舜建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

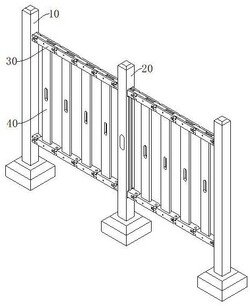

1.一种公路养护用防护栏,包括两个立柱(10),其特征在于:两个所述立柱(10)之间设置有可在水平方向上弯折的护板组件,所述护板组件包括多个首尾连接的板节,所述板节包括竖直设置的立板(40)以及固设在立板(40)上下两端的连接节(30),相邻所述连接节(30)之间转动连接,两个所述立柱(10)之间设置有支撑柱(20),所述支撑柱(20)在护板组件上滑动且可用于支撑护板组件。

2.根据权利要求1所述的一种公路养护用防护栏,其特征在于:所述连接节(30)一端固设有连接部(31),所述连接节(30)另一端固设有两个夹持部(32),所述夹持部(32)以及连接部(31)内均开设有沿各自厚度方向贯穿的连接孔(33),两个所述夹持部(32)可夹持相邻连接节(30)上的连接部(31),所述连接孔(33)内嵌合有同时贯穿夹持部(32)以及连接部(31)的连接销(61)。

3.根据权利要求2所述的一种公路养护用防护栏,其特征在于:所述连接节(30)上端面内开设有向靠近立板(40)方向凹陷的限位槽(36),所述限位槽(36)靠近立板(40)的一侧壁开设有向靠近立板(40)的方向凹陷的滑槽(35),所述滑槽(35)内滑动连接有滑块(52),所述滑块(52)上端面固定有在限位槽(36)内滑动的限位板(50),所述限位板(50)可嵌合在相邻的两个限位槽(36)内。

4.根据权利要求3所述的一种公路养护用防护栏,其特征在于:所述限位槽(36)靠近立板(40)的一侧壁开设有嵌合槽(34),所述嵌合槽(34)与连接孔(33)连通,所述连接销(61)远离立板(40)的一端固设有嵌合板(60),所述嵌合板(60)可嵌入嵌合槽(34)内。

5.根据权利要求3所述的一种公路养护用防护栏,其特征在于:所述滑块(52)内开设有平行于限位板(50)滑动方向的通槽(51),所述连接节(30)平行于限位板(50)滑动方向的侧面开设有贯穿滑槽(35)以及连接节(30)的通孔(37),所述通孔(37)内嵌合有贯穿通槽(51)的限位销(38)。

6.根据权利要求2所述的一种公路养护用防护栏,其特征在于:所述立柱(10)上固定有两个连接座(11),靠近所述立柱(10)的一侧连接节(30)转动连接于连接座(11)上。

7.根据权利要求2所述的一种公路养护用防护栏,其特征在于:所述支撑柱(20)上开设有贯通支撑柱(20)的第二通腔(24),所述第二通腔(24)上下两端连通开设有第一通腔(23),所述连接节(30)可贯穿第一通腔(23)且在第一通腔(23)内滑动,所述立板(40)可穿过第二通腔(24),所述立板(40)上开设有定位通槽(401),所述支撑柱(20)上开设有可与定位通槽(401)连通的定位槽(22),所述定位槽(22)内嵌合有贯穿定位通槽(401)的卡接板(25),所述卡接板(25)一端固设有可与支撑柱(20)表面抵接的定位板(21),所述卡接板(25)另一端固设有两个可与支撑柱(20)表面抵接的卡接块(26),两个所述卡接块(26)可向内形变。
