专利号: 202423031243X
申请人: 南通欧力达建筑科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

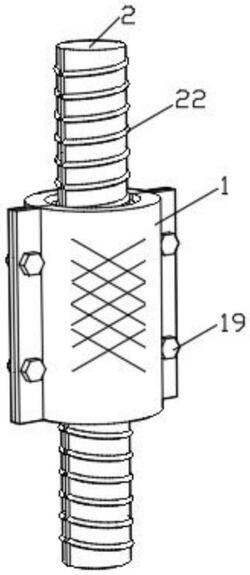

1.一种装配式建筑混凝土预制构件之间的钢筋连接结构,包括连接组件(1),以及安装在连接组件(1)上的钢筋组件(2),其特征在于:所述连接组件(1)包括安装壳(11),安装壳(11)设置有两组且对称安装,两组安装壳(11)通过螺栓(19)进行固定,安装壳(11)内壁设置有定位件(12),安装壳(11)上开设有安装槽A(13)以及安装槽B(14),安装槽A(13)与安装槽B(14)开设有两组,且安装槽A(13)与安装槽B(14)对称设置,安装壳(11)内部安装有卡接块(15),卡接块(15)内壁开设有卡接槽(16),卡接块(15)上端固定连接有安装环A(17),安装环A(17)正下方设置有安装环B(18),安装环B(18)固定安装在卡接块(15)外表面,安装环A(17)设置在安装槽A(13)内,安装环B(18)设置在安装槽B(14)内,钢筋组件(2)包括钢筋(21),钢筋(21)设置在一对卡接块(15)之间,钢筋(21)外表面固定连接有多组凸起(22),凸起(22)设置在卡接槽(16)内。

2.根据权利要求1所述的一种装配式建筑混凝土预制构件之间的钢筋连接结构,其特征在于:所述安装壳(11)上开设有凹槽(111),安装壳(11)一侧固定连接有对接块(112),对接块(112)设置在凹槽(111)内。

3.根据权利要求1所述的一种装配式建筑混凝土预制构件之间的钢筋连接结构,其特征在于:所述定位件(12)包括弹簧(121),弹簧(121)固定连接在安装壳(11)内壁,弹簧(121)一端固定连接定位块(122)。

4.根据权利要求1所述的一种装配式建筑混凝土预制构件之间的钢筋连接结构,其特征在于:所述安装壳(11)外表面开设有防滑槽(113)。

5.根据权利要求1所述的一种装配式建筑混凝土预制构件之间的钢筋连接结构,其特征在于:所述卡接块(15)设置有多组,且每组卡接块(15)的内径大小不一。

6.根据权利要求1所述的一种装配式建筑混凝土预制构件之间的钢筋连接结构,其特征在于:所述安装环A(17)上表面固定连接有支撑柱(171)。
