专利号: 2024229785216
申请人: 山东金力特混凝土有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

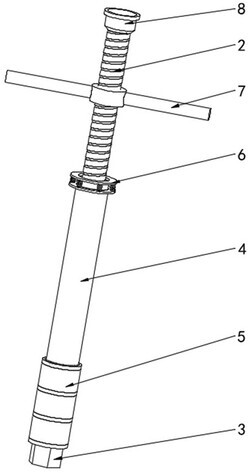

1.一种岩土注浆装置,包括注浆管(1),其特征在于:

所述注浆管(1)一端固定安装有丝杆(2),丝杆(2)为中空设置,并与注浆管(1)连通,另一端设置有对注浆管(1)和丝杆(2)内部清洁的清理组件(3),注浆管(1)上设置有连接组件(4),连接组件(4)上设置有若干囊袋(5),连接组件(4)内设置有使若干囊袋(5)膨胀的挤压组件(6),丝杆(2)上设置有沿着丝杆(2)转动的限位组件(7),限位组件(7)能使挤压组件(6)沿着连接组件(4)移动,并对挤压组件(6)进行限位,丝杆(2)的另一端固定连通有进料管(8)。

2.根据权利要求1所述的一种岩土注浆装置,其特征在于:

所述连接组件(4)包括连接管(401)、环形槽(402)和若干连接孔(403),连接管(401)固定套设在注浆管(1)上,连接管(401)的内壁与注浆管(1)的表面固定连接,环形槽(402)开设在连接管(401)的内壁上,若干连接孔(403)开设在连接管(401)的表面,并远离丝杆(2)的一端,若干连接孔(403)与环形槽(402)连通,若干囊袋(5)分别固定套设在连接管(401)上,若干囊袋(5)与若干连接孔(403)一一对应。

3.根据权利要求2所述的一种岩土注浆装置,其特征在于:

所述挤压组件(6)包括固定板(601)、若干弹簧(602)、移动板(603)和环形管(604),环形管(604)套设在注浆管(1)上,并位于环形槽(402)内,环形管(604)与环形槽(402)内壁和注浆管(1)滑动配合,通过若干囊袋(5)与环形管(604)能使环形槽(402)处于密封状态,环形管(604)一端延伸至环形槽(402)外部并与移动板(603)固定连接,固定板(601)固定套设在连接管(401)上,若干弹簧(602)呈圆形等距设置在固定板(601)上,若干弹簧(602)的一端与固定板(601)连接,另一端与移动板(603)固定连接。

4.根据权利要求1所述的一种岩土注浆装置,其特征在于:

所述限位组件(7)包括滑块(701)和两个连接杆(702),滑块(701)套设在丝杆(2)上,并与丝杆(2)螺纹连接,两个连接杆(702)一端与滑块(701)表面固定连接,两个连接杆(702)为对称设置。

5.根据权利要求1所述的一种岩土注浆装置,其特征在于:

所述清理组件(3)包括出料管(301)和刮板(302),出料管(301)一端与注浆管(1)另一端转动连接,并与注浆管(1)连通,刮板(302)固定安装在出料管(301)内壁上,刮板(302)的一端穿过注浆管(1)延伸至丝杆(2)内,刮板(302)与注浆管(1)和丝杆(2)内壁贴合。

6.根据权利要求3所述的一种岩土注浆装置,其特征在于:

所述环形管(604)位于环形槽(402)内的一端固定安装有橡胶圈(9)。
