专利号: 2024229690894
申请人: 扬州工业职业技术学院
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

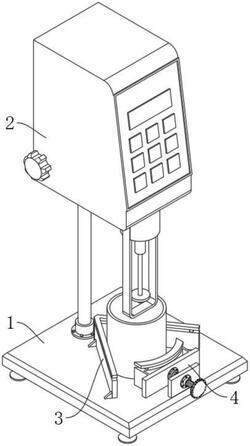

1.一种防倾倒的涂料粘度检测装置,包括检测台(1)和安装在检测台(1)上的用于涂料粘度检测的粘度测量仪(2),其特征在于:所述检测台(1)的顶面上固定连接有用于放置容器的防倾倒组件,所述防倾倒组件包括用于限制容器位置的限位组件(3)和用于夹紧容器的夹持组件(4);

所述限位组件(3)包括第一夹板(31),所述第一夹板(31)呈“V”形结构,所述第一夹板(31)的内侧与检测台(1)的顶面围成一个敞口的V型槽(32),所述夹持组件(4)包括推架、轴承座(43)、丝杆(44)、内螺纹座(49)、固定板(45)和旋钮(46),所述推架的侧壁中心通过螺丝固定安装有轴承座(43),所述丝杆(44)的一端与轴承座(43)的内圈固定安装,所述固定板(45)安装于检测台(1)的顶面边缘处,所述固定板(45)的内部开设有供丝杆(44)穿过的通孔,位于所述通孔位置的固定板(45)侧壁通过螺丝与内螺纹座(49)固定安装,所述丝杆(44)的侧壁与内螺纹座(49)的内部螺纹连接。

2.根据权利要求1所述的一种防倾倒的涂料粘度检测装置,其特征在于:所述推架包括移动板(41)和第二夹板(48),所述移动板(41)的一侧侧壁中心与轴承座(43)固定安装,所述移动板(41)的另一侧侧壁与第二夹板(48)的一侧固定连接,所述第二夹板(48)的另一侧侧壁呈弧面结构。

3.根据权利要求2所述的一种防倾倒的涂料粘度检测装置,其特征在于:所述检测台(1)位于所述V型槽(32)敞口位置的顶面开设有滑槽(11),所述移动板(41)的底面固定连接有滑块(42),所述滑块(42)在滑槽(11)中滑动连接。

4.根据权利要求1所述的一种防倾倒的涂料粘度检测装置,其特征在于:所述第一夹板(31)的顶面通过内部开设的滑孔(6)中的调节机构(5)滑动连接有第一升降板(33),所述第一升降板(33)呈“V”形结构。

5.根据权利要求2所述的一种防倾倒的涂料粘度检测装置,其特征在于:所述第二夹板(48)的顶面通过内部开设的滑孔(6)中的调节机构(5)滑动连接有第二升降板(47),所述第二升降板(47)呈弧形结构。

6.根据权利要求4或5任一项所述的一种防倾倒的涂料粘度检测装置,其特征在于:所述调节机构(5)包括滑杆(51)、安装孔(52)、弹簧(53)、弹珠(54)和限位槽(55),所述限位槽(55)呈波浪状,所述限位槽(55)开设在滑孔(6)的侧壁上,所述滑杆(51)在滑孔(6)中滑动连接,所述安装孔(52)开设于滑杆(51)底部侧壁上,所述弹簧(53)安装于安装孔(52)中,所述弹珠(54)在安装孔(52)的内部滑动连接,所述安装孔(52)的敞口呈内收状,所述弹簧(53)与弹珠(54)的侧壁抵触,所述弹珠(54)部分裸露在滑杆(51)侧壁外,所述弹珠(54)与限位槽(55)的侧壁抵触。
